射频接收器、发射器和收发器解决方案

主要特点和性能优势

低相位噪声
超低相位噪声本地振荡器有助于在传输和接收过程中保持信号完整性。这对于高阶调制、窄带载波、雷达系统以及对误差矢量幅度 (EVM)、误码率 (BER) 和频谱纯度有严格控制的应用至关重要。

优异的频率稳定性
高稳定性参考方案可在温度和环境变化下提供长期频率精度和可重复的性能。这些特性使其成为卫星地面设备、精密测量系统、雷达和同步通信网络的理想选择。

低噪声接收器性能
优化的接收器架构可最大限度地降低噪声系数并提高灵敏度，从而能够可靠地检测微弱的输入信号。这有助于在严苛的射频和毫米波环境中保持通信范围和信号质量。

高发射输出功率
高效的发射机设计可为远程链路、雷达、遥测和卫星通信系统提供可靠的射频输出功率。集成放大选项可根据具体应用的功率和线性度要求进行定制。

精细频率调谐
精细的频率分辨率能够实现精确的信道定位和在拥挤频段内的准确对准。这对于实验室测试、干扰抑制、频率捷变系统和动态频谱规划尤为重要。

提供多通道选项
多通道接收机、发射机和收发机配置支持并行信号路径，同时减小系统尺寸和复杂性。这些解决方案非常适用于 MIMO 系统、相控阵天线、多波束天线和多载波卫星通信终端。

可用的增益控制选项
集成的发射和接收增益控制功能可根据不断变化的输入功率和链路条件优化信号电平。这有助于防止压缩、提高动态范围并简化系统校准。

高信号隔离
发射、接收、射频、中频和本振信号路径之间的精确隔离，最大限度地减少了泄漏、不必要的耦合和杂散发射。这提高了频谱性能，并降低了密集射频环境中的干扰。

紧凑型集成包装
空间利用率高的设计将接收器和发射器功能集成到紧凑的射频模块和子系统中。这些封装支持安装在实验室机架、机房、机载平台、地面终端和户外机箱中，且不会牺牲性能。

射频接收器、射频发射器和射频收发器系统的应用

射频接收机、射频发射机和射频收发器专为集成到各种射频、微波和毫米波系统中而设计，这些系统对可靠的信号传输、灵敏的接收、频谱纯度和长期频率稳定性要求极高。这些产品支持商业、工业、科研、航空航天和国防平台，包括固定式、移动式、机载式、海上式和户外安装。

卫星通讯

射频发射机、接收机和收发器是卫星上行链路和下行链路架构中的关键组件。它们能够产生、放大、发射、接收、滤波信号，并在中频和微波或毫米波频率之间进行转换。

典型的卫星通信应用包括：

• 卫星地面终端和网关站
• 传送港和网络运营中心
• VSAT 和便携式卫星通信终端
• Ku、Ka、Q 和 V 波段上行链路和下行链路系统
• 固定式、移动式和机载卫星终端
• 与天线、BUC、LNB、LNA、调制解调器和波导组件集成
• 卫星有效载荷测试和地面支持设备

这些系统有助于在拥挤的卫星频率分配中保持稳定的链路、清晰的输出频谱、低噪声接收和可靠的运行。

点对点无线电通信

射频接收器、发射器和收发器通常用于电信、专用网络、公共安全和关键基础设施的高容量点对点通信链路。

常见的应用程序包括：

• 微波和毫米波回程链路
• 固定无线接入系统
• 私有且安全的无线电网络
• 站点间高通量数据传输
• 城市和农村点对点连接
• 冗余通信和基础设施链路
• 频谱效率高的窄信道无线电系统

稳定的频率性能、可靠的发射功率和灵敏的接收器操作有助于最大限度地提高通信范围、数据吞吐量和链路可靠性。

雷达和传感系统

在雷达和传感平台中，射频发射机产生并放大发射信号，而接收机则检测并处理微弱的反射信号。集成收发器将这两种功能整合到一个协调的射频前端中。

典型的雷达应用包括：

• 监视和跟踪雷达
• 天气和气象雷达
• FMCW和脉冲多普勒雷达
• 地面、机载、海上和星载雷达
• 防碰撞和接近感应系统
• 雷达发射和接收前端
• 雷达系统研发测试设备
• 目标检测、测距和速度测量

低相位噪声、高信号隔离度、可靠的输出功率和低噪声接收可以提高距离分辨率、多普勒精度、接收机灵敏度和目标辨别能力。

气象学和大气传感

射频发射器和接收器系统用于依靠雷达、辐射测量、遥测和遥感技术的气象和环境监测平台。

应用范围包括：

• 用于降水和风暴追踪的天气雷达
• 大气廓线和云监测
• 多普勒风和降水测量
• 气候研究和环境观测
• 辐射计和遥感系统
• 长时间户外监测装置
• 远程气象站的数据链路

稳定的频率性能和可靠的运行支持在不断变化的温度和环境条件下进行精确的数据采集。

遥测和远程数据链路

遥测系统依靠可靠的射频传输和接收，与远程、移动或难以访问的平台交换实时数据。

常见的遥测应用包括：

• 航空航天和飞行测试遥测
• 国防和靶场仪器
• 航天器、运载火箭和卫星遥测
• 汽车和赛车运动测试
• 工业监测与遥感
• 无人机和无人系统数据链路
• 指挥、控制和状态通信

紧凑的封装、精确的调谐、可靠的输出功率和灵敏的接收器性能，支持在动态操作环境下进行精确的数据恢复。

5G 和毫米波无线技术

射频接收器、发射器和收发器支持 5G、专用无线网络和新兴毫米波通信技术的开发、测试和部署。

典型应用包括：

• 5G FR2基站和小基站
• 波束成形和MIMO系统开发
• 相控阵发射和接收系统
• 毫米波信号的产生和接收
• 无线回程和固定无线接入
• 原型和部署前验证
• 信道探测与传播研究
• 高频通信测试平台

精细的频率控制、多通道配置和宽带操作为下一代无线系统提供了灵活的架构。

电子战与防御系统

射频接收器、发射器和收发器可以集成到电子战、信号监视、通信和国防级射频系统中。

常见的应用程序包括：

• 电子支援和信号监控系统
• 频谱监测和信号检测
• 安全的微波和毫米波通信
• 威胁模拟和射频测试系统
• 雷达告警和态势感知平台
• 机载、海上、地面和移动系统
• 国防研究与系统评估

宽广的频率覆盖范围、高动态范围、低噪声接收和坚固的封装，使其能够在严苛的射频环境中可靠运行。

射电天文学和科学研究

在射电天文学和科学仪器领域，高灵敏度射频接收机有助于探测和处理极其微弱的微波和毫米波信号。发射机和收发机还可以支持各种实验、校准、测距以及与远程仪器的通信。

应用范围包括：

• 射电天文台和接收机链
• 空间科学和深空信号监测
• 大气与行星研究
• 大学和政府实验室
• 光谱分析和长期观测
• 高频科学仪器
• 低噪声接收机和辐射计系统
• 校准和参考信号生成

优异的频率稳定性、低相位噪声和低噪声接收机性能对于可重复、高灵敏度的科学测量至关重要。

射频测试、测量和系统集成

射频接收器、发射器和收发器广泛应用于实验室、制造、生产测试和系统集成环境中。

典型用途包括：

• 射频和毫米波测试台
• 发射机和接收机测试系统
• 信号生成和信号分析平台
• 自动测试设备
• 器件特性分析与验证
• 天线和元件测试
• 雷达和通信系统仿真
• 系统级集成和故障排除
• 生产测试和质量保证

可配置的频率、增益级别、输出功率、接口和封装为研究、产品开发、制造和现场测试提供了可重复的性能。

航空航天和机载系统

紧凑型射频接收器、发射器和收发器可配置为集成到飞机、航天器、高空平台和无人系统中。

典型的航空航天应用包括：

• 机载雷达和通信系统
• 飞机遥测和飞行测试设备
• 卫星和航天器通信链路
• 无人机指挥、控制和数据链路
• 导航和跟踪系统
• 遥感和科学载荷
• 适用于尺寸受限平台的紧凑型射频前端

定制的机械配置和加固的组件可以满足苛刻的尺寸、重量、功率、环境和接口要求。

系统性能和信号完整性优势

在这些应用场景中，Mi-Wave 的射频接收器、发射器和收发器都能发挥作用：

• 保持信号完整性和光谱纯度
• 提高接收机灵敏度和动态范围
• 提供可靠的射频输出功率
• 减少不必要的噪声、泄漏和干扰
• 支持稳定且可重复的频率操作
• 提供精确的发射和接收增益控制
• 启用双向射频通信
• 减少系统尺寸、布线和集成复杂性
• 支持模块化、多通道和可扩展的射频架构
• 与天线、放大器、滤波器、混频器和控制系统集成

Mi-Wave射频接收器、射频发射器和射频收发器为现代微波和毫米波系统提供必要的发射和接收功能，在这些系统中，性能、灵活性和可靠运行至关重要。

射频接收器、发射器和收发器常见问题解答

这些快速解答涵盖了用于卫星通信 (SatCom)、点对点微波链路、雷达、遥测、电子战、测试和测量以及 5G/毫米波系统的射频接收器、射频发射器和射频收发器。

射频发射器是做什么用的？

射频发射机产生、转换、调节和放大信号，以便在指定的无线电、微波或毫米波频率下进行传输。根据系统的不同，发射机可以接收基带、中频 (IF) 或低频射频输入信号，并产生放大的射频输出信号，供天线或连接的射频组件使用。

射频接收器是做什么用的？

射频接收机检测输入的射频信号并进行处理。典型的接收机可能包括低噪声放大、滤波、增益控制、频率转换以及中频或基带输出。接收机的性能通常通过噪声系数、灵敏度、增益、带宽、动态范围、镜像抑制和频率稳定性来评估。

什么是射频收发器？

射频收发器将发射机和接收机的功能集成在一个系统中。它通过生成和发射射频信号，同时接收和处理输入信号，支持双向通信。收发器可以包括独立的发射和接收路径、共享的频率发生组件、开关、双工、增益控制、监控和通信接口。

发射器和收发器有什么区别？

发射器仅产生并发送射频信号。收发器则包含发射器和接收器，使系统能够发送和接收信号。收发器常用于双向通信、雷达、遥测、卫星和无线系统。

射频接收器和下变频器有什么区别？

下变频器主要用于将高频射频信号转换为较低的中频信号。完整的射频接收机可能包含下变频器以及低噪声放大器、滤波器、增益控制器、频率发生器、监控器和输出接口。具体配置取决于应用。

射频发射器和上变频器有什么区别？

上变频器将低频输入信号转换为高频射频信号。完整的射频发射机可能包括上变频器以及滤波、驱动放大、功率放大、输出电平控制、监控和系统接口等组件。

Mi-Wave接收器、发射器和收发器支持哪些频率？

Mi-Wave 提供覆盖X 波段、Ku 波段、Ka 波段、Q 波段、U 波段、V 波段、E 波段、W 波段以及 110 GHz 以上频率的微波和毫米波系统。可根据应用需求定制具体的频率覆盖范围、带宽、接口和性能规格。

什么是接收灵敏度？

接收机灵敏度是指接收机在满足特定性能要求的前提下，能够检测和处理的最小信号电平。灵敏度受噪声系数、带宽、增益、调制方式、所需信噪比以及整个接收链路的性能等因素影响。

为什么低接收机噪声系数很重要？

噪声系数表示接收器向输入信号中添加的噪声量。较低的噪声系数有助于保留微弱信号、提高灵敏度、扩展可用通信范围，并提高下游处理设备可用的信噪比。

射频发射机的输出功率由什么决定？

发射机的输出功率取决于驱动级和功率放大器级、工作频率、带宽、线性度要求、调制方式、散热设计以及可用直流电源。所需的功率水平通常通过链路预算分析来确定。

P1dB 和饱和输出功率分别是什么？

1 dB 压缩点 (P1dB)是指放大器增益偏离其预期线性响应 1 dB 时的输出电平。饱和输出功率 (Psat)是发射机能够产生的近似最大输出功率。P1dB 对于需要线性放大的应用尤为重要。

为什么发射和接收隔离很重要？

发射和接收隔离可减少高功率发射路径向敏感接收路径的泄漏。足够的隔离有助于防止接收机压缩、灵敏度下降、干扰以及对接收组件的潜在损坏。

射频收发器如何切换发射和接收状态？

收发器可以使用射频开关或波导开关、环形器、双工器、双联器，或者独立的发射和接收信号路径。正确的方法取决于系统采用的是时分双工、频分双工、同步操作还是独立天线。

收发器可以同时进行发射和接收吗？

是的，当收发器设计为全双工或频分复用模式，并且发射和接收路径之间有足够的隔离度时，就可以实现全双工或频分复用。其他收发器则采用时分复用模式，在发射和接收之间交替进行。

为什么相位噪声在发射机和接收机中很重要？

相位噪声是指振荡器或合成器中短期频率的不稳定性。低相位噪声有助于保持频谱纯度，改善误差矢量幅度（EVM）和误码率（BER），支持窄带信号，并提高雷达测量性能，例如多普勒精度、距离分辨率和杂波抑制。

为什么频率稳定性很重要？

频率稳定性有助于发射机保持在分配的信道上，并使接收机能够准确地捕获和跟踪接收到的信号。稳定的运行对于窄带通信、卫星链路、雷达、同步系统以及温度变化的环境尤为重要。

什么是瞬时带宽？

瞬时带宽是指接收机、发射机或收发机无需重新调谐即可一次处理的频率范围。更宽的瞬时带宽可以支持更高的数据速率、多载波信号、宽带波形、频率捷变操作和先进的雷达模式。

射频接收机中的动态范围是什么？

动态范围是指接收器能够处理的最弱可用输入信号和最强信号之间的范围，在不产生过度失真或压缩的情况下，接收器能够处理的信号强度会得到显著提升。高动态范围有助于接收器在同时存在弱信号和强信号时高效工作。

增益控制和数字衰减能提供什么功能？

增益控制和数字衰减功能可根据输入功率、链路状况和下游设备的变化调整信号电平。这些控制功能有助于避免信号压缩、提高动态范围、保护连接的组件并简化系统校准。

自动增益控制的作用是什么？

自动增益控制 (AGC) 可根据输入射频信号的变化调整接收机的增益或衰减，以保持更稳定的输出电平。AGC 可以提高系统稳定性，并有助于保护下游中频级、模数转换器和处理设备。

有哪些接口可用？

根据设计方案，系统可能包含同轴射频连接器、波导接口、中频连接器、参考输入、模拟控制、数字控制、以太网、USB 或特定应用通信接口。机械和电气接口可根据系统集成需求进行定制。

Mi-Wave能否提供多通道系统？

是的。多通道接收器、发射器和收发器配置可以支持相控阵、MIMO 系统、多波束终端、多载波通信、雷达和测试平台的并行信号路径。

是否提供定制的接收器、发射器和收发器配置？

是的。系统可以根据工作频率、带宽、中频范围、增益、噪声系数、输出功率、相位噪声、动态范围、通道数、接口、封装、电源要求和环境条件进行定制。

射频接收器、发射器和收发器都用于哪些领域？

这些系统用于卫星地面终端、微波和毫米波通信链路、遥测系统、雷达、气象学、电子战、射电天文学、遥感、5G/毫米波研究、航空航天平台以及射频测试和测量系统。

射频频率转换术语表

核心频率转换定义

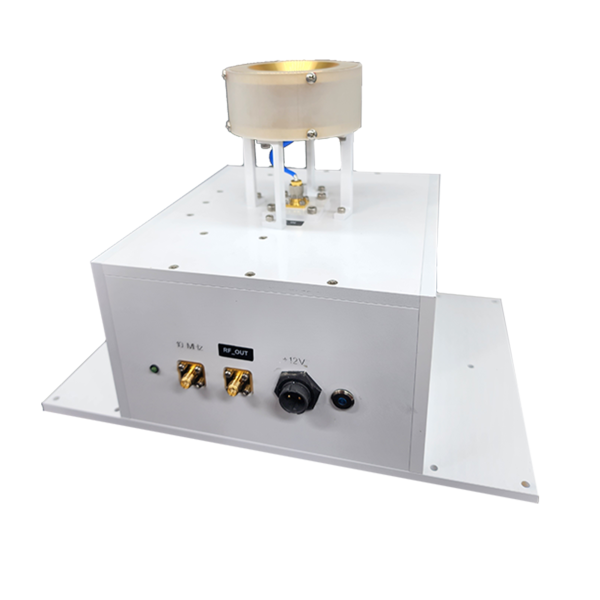

上转换
使用混频器和本振 (LO) 将较低频率的信号（通常是中频 (IF) 或 L 波段）转换为较高的射频 (RF)、微波或毫米波频率的过程。
上变频用于卫星通信、雷达系统、遥测链路、点对点无线电和无线基础设施的发射链路中，通常之后会进行射频功率放大。

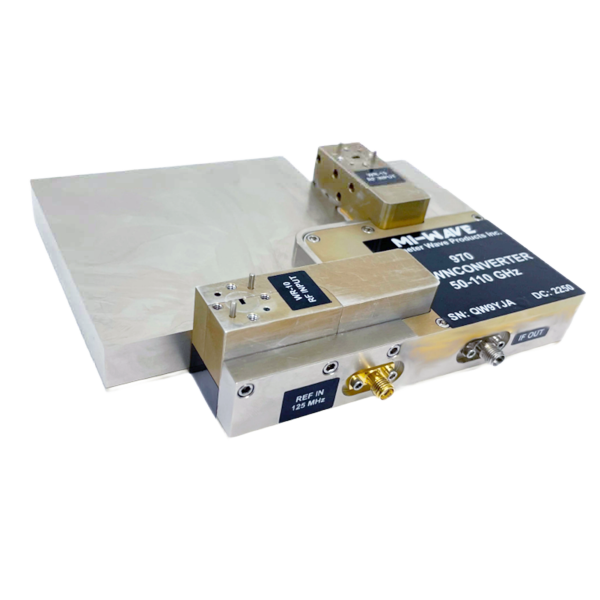

降级转换
将高频射频信号转换为较低的中频，以便更容易地进行放大、滤波、数字化和解调的过程。
下变频是接收器架构中的基础，尤其是在需要低噪声系数和高动态范围的情况下。

频率转换器
频率转换器是一种通用的射频组件，可执行上变频、下变频或两者兼有，从而实现中频、射频和毫米波频段之间的频率转换。频率转换器是现代通信、传感和测试系统中射频信号链的核心部件。

中频（IF）
在射频级和基带级之间使用固定或标准化的频率，以简化滤波、放大和信号处理。
常用中频包括 70 MHz、140 MHz 和 L 波段（950–2150 MHz）。

中频带宽
中频附近可处理的可用频率范围，该范围不会造成失真或性能下降。中频带宽决定了支持的调制方式、信道密度和整体系统灵活性。

频率反转
频率反转是指信号在频率转换过程中频谱顺序发生反转的现象。系统设计中必须考虑频率反转，以确保正确的解调和信号解析。

RF频率
转换后的工作无线电频率通常范围从 X 波段到毫米波波段，例如 Ku 波段、Ka 波段、Q 波段和 V 波段。

信道间隔
相邻载波或信道之间的频率间隔。在多载波和多信道系统中，适当的信道间隔对于防止邻信道干扰至关重要。

转换器类型、通道和封装

转换器类型
定义了频率转换方法和物理实现方式。

合成转换器
采用数字控制合成器生成本振信号。合成转换器具有精细的调谐分辨率、高频率精度、可重复性和灵活的频率选择能力，使其非常适合多载波和频率捷变系统。

块转换器
一种集成了频率转换、滤波、放大和本振产生的独立单元。通常用作卫星和微波系统中的上变频器（BUC）和低噪声下变频器（LNB）。

通道数
单个单元内独立频率转换路径的数量。

单通道
专用或固定链接的单一转换路径。

多声道（1、2、3 或 4 声道）
多载波系统、相控阵、MIMO架构、波束成形平台和频谱监测系统中使用的多条并行转换路径。

多通道操作
单个单元内多个独立的频率转换路径并行运行的配置，通常共享参考和本振资源以实现同步。

包装
机械外形尺寸和预期工作环境。

商用货架
专为室内实验室、测试台、数据中心和卫星地面站设计的机架式机柜。

环境友好型或加固型
密封外壳设计用于户外、屋顶、移动、空中或恶劣环境，具有更宽的温度运行范围。

本地振荡器和混合项

本振（LO）
混频器中用于转换频率的稳定信号源。本振质量直接影响相位噪声、杂散性能、镜像抑制和整体系统稳定性。

内部参考振荡器
内置频率参考用于在没有外部参考源时稳定本振频率。内部参考源虽然方便，但通常长期精度低于外部参考源。

参考输入
通常使用 10 MHz 的外部频率参考来锁定本振，以提高多个系统之间的稳定性、相位一致性和同步性。

相位一致性
多个信号或通道保持固定相位关系的能力。相位一致性在多通道转换器、相控阵、波束成形系统和相干雷达架构中至关重要。

通道间相位匹配
衡量多通道转换器中各通道间相位对准一致性的指标。精确的相位匹配对于极化完整性、波束控制和阵列性能至关重要。

密炼
一种非线性射频元件，可将输入信号和本振信号组合起来，产生和频和差频，从而实现频率转换。

低泄漏
射频或中频端口出现的不需要的本振能量。低本振泄漏对于最大限度地减少杂散发射和系统干扰至关重要。

图像频率
在混频过程中，会产生一种不需要的频率，这种频率也会转换成相同的中频，必须通过滤波或镜像抑制架构来抑制。

图像排斥
频率转换器抑制不需要的镜像频率的能力。高镜像抑制比可以提高接收机的灵敏度、频谱纯度和动态范围。

稳定性和信号质量指标

相位噪声
本振或输出信号的短期频率波动，以dBc/Hz表示。低相位噪声对于高阶调制、低EVM、雷达分辨率和清晰频谱至关重要。

频率稳定度
转换器或本振在时间、温度和环境变化下保持精确频率的能力，通常以ppm或ppb表示。

虚假反应（Spurs）
在密集的射频环境中，必须尽量减少由混合产物、谐波和非线性引起的不需要的离散频率分量。

增益、线性度和动态范围

转换增益
频率转换过程引入的增益或损耗，以分贝 (dB) 表示。

增益控制
可调节功能，可优化信号电平，防止压缩并提高系统动态范围。

数字衰减
数字控制衰减，可实现精确、可重复的增益调节和远程系统控制。

自动增益控制（AGC）
一种控制功能，可自动调节增益或衰减，以在输入信号强度发生变化时保持一致的输出电平。

输入功率范围
转换器输入端可接受的信号电平范围，在此范围内可保持性能指标。超出此范围可能导致压缩或失真。

输出功率（P1dB）
增益压缩达到 1 dB 时的输出功率水平，定义了转换器的线性工作范围。

三阶截点 (IP3 / OIP3)
IP3 是衡量线性度的指标，表示抵抗互调失真的能力。较高的 IP3 值可以提高多载波和高动态范围系统的性能。

噪声系数（NF）
噪声系数是衡量元件给信号增加噪声量的指标。低噪声系数对于下变频器、低噪声放大器（LNB）和接收机前端尤为重要。

线性度
转换器处理信号而不失真的能力。高线性度可减少互调产物和杂散发射。

动态范围
在不产生过多噪声或失真的情况下，可以处理的最小和最大信号电平之间的范围。

带宽和信道特性

带宽
转换器在不降低性能的情况下可以工作的频率范围。

瞬时带宽
转换器在给定调谐设置下无需重新调谐即可工作的频率范围，支持宽带和多载波信号。

调谐步长
LO 或输出频率可调整的最小频率增量。

硬件和系统架构

块上变频器 (BUC)
一种发射模块，可将中频或 L 波段信号上变频至微波或毫米波频率，用于卫星上行链路和点对点链路，通常集成射频功率放大功能。

低噪声模块下变频器（LNB）
接收模块，可将高频射频信号放大并下变频至中频或 L 波段，且噪声附加量极小。

异差式架构
采用一个或多个混频级和中间频率的频率转换方法来提高选择性和镜像抑制。

直接转换
一种接收机架构，无需中频级即可将射频信号直接转换为基带信号。

频率计划
系统中射频、中频和本振频率之间的明确关系。合理的频率规划可以最大限度地减少杂散、镜像和干扰。

多运营商运营
能够同时处理同一频段内的多个载波。

波束成形支持
架构能力，可实现电子扫描天线阵列中使用的相位和幅度控制信号路径。

测量和性能参数

S-参数
用于表征射频性能的散射参数。对于转换器，S21 表示转换增益或损耗，而 S11 和 S22 表示输入和输出匹配。

收益损失（S11 / S22）
衡量输入或输出端口阻抗匹配程度的指标。回波损耗越高，表示匹配度越好，反射越少。

VSWR（电压驻波比）
驻波比 (VSWR) 是由回波损耗计算得出的比率，用于指示阻抗匹配质量。较低的驻波比值对应于更好的功率传输。

群时延
转换和滤波阶段会引入与频率相关的时延。过大的变化会使宽带信号或数字调制信号失真。

机械、界面和环境术语

波导接口
一种用于毫米波频段的高频射频接口，旨在最大限度地减少损耗并保持信号完整性。常见的例子包括WR-28、WR-22、WR-15和WR-10。

法兰标准
定义波导连接的机械配合接口，例如 UG-383、UG-599 或 UG-387，确保射频组件之间的兼容性。

控制接口
用于配置和监控的电气接口，例如以太网、RS-232、RS-485、USB 或离散逻辑控制。

工作温度范围
保证射频性能指标的温度范围。

存储温度范围
设备未通电时的允许温度范围。

MTBF（平均故障间隔时间）
一种统计可靠性指标，表示正常条件下的预期使用寿命。

应用和系统级术语

接收器前端保护
使用频率转换器和滤波来防止强烈的带外信号使低噪声放大器和混频器过载。

光谱纯度
输出频谱的纯净度，包括低相位噪声、低杂散含量和强镜像抑制。

干扰缓解
通过适当的频率转换和滤波，减少邻道信号、谐波和有害辐射的影响。

同步备份：
通过共享参考源，实现多个转换器或通道之间的频率和相位对齐。

法律合规
确保频率转换信号符合监管机构规定的频谱掩码、发射和干扰要求。
