微波衰减器
米波的 射频和微波衰减器 是精密设计的组件，旨在提供精确、可重复的信号功率控制。 微波和毫米波频段提供多种配置选择，包括 固定衰减器、可变衰减器、压控衰减器和可编程衰减器这些解决方案支持来自以下方面的应用程序 从实验室测试到部署的射频系统.
涵盖频率范围 8 GHz 至 220 GHz 及以上Mi-Wave衰减器专为集成而设计 波导和同轴传输系统具有稳定的衰减特性、低反射率和可靠的机械性能。
是否用于 信号电平调节、系统校准、发电机保护或功率测量Mi-Wave衰减器在严苛环境下也能提供稳定的性能，例如： 卫星通信、雷达系统、电子战以及射频测试和测量装置.
每个衰减器在设计时都充分考虑了精确校准和重复性，确保工程师能够在各种工作条件下获得精确的信号控制。
所示标准型号仅代表 Mi-Wave 更广泛产品功能的一部分。 自定义配置 可提供特定支持 频段、接口和应用要求从而为专用射频、微波和毫米波系统提供优化的解决方案。
功能与规格
Mi-Wave衰减器经过精心设计，可在微波和毫米波系统中提供精确、稳定的信号控制。
宽广的频率覆盖范围：8 GHz 至 220 GHz+
支持标准微波和毫米波频段，可用于各种射频应用。
多种衰减器类型可供选择
包括 固定衰减器、可变衰减器、压控衰减器和可编程衰减器 满足各种系统需求。
高精度和可重复性
精确校准可确保可靠的衰减水平，并保证性能随时间推移而保持一致。
低反射和稳定的射频性能
旨在最大限度地降低驻波比，并保持射频传输系统中的信号完整性。

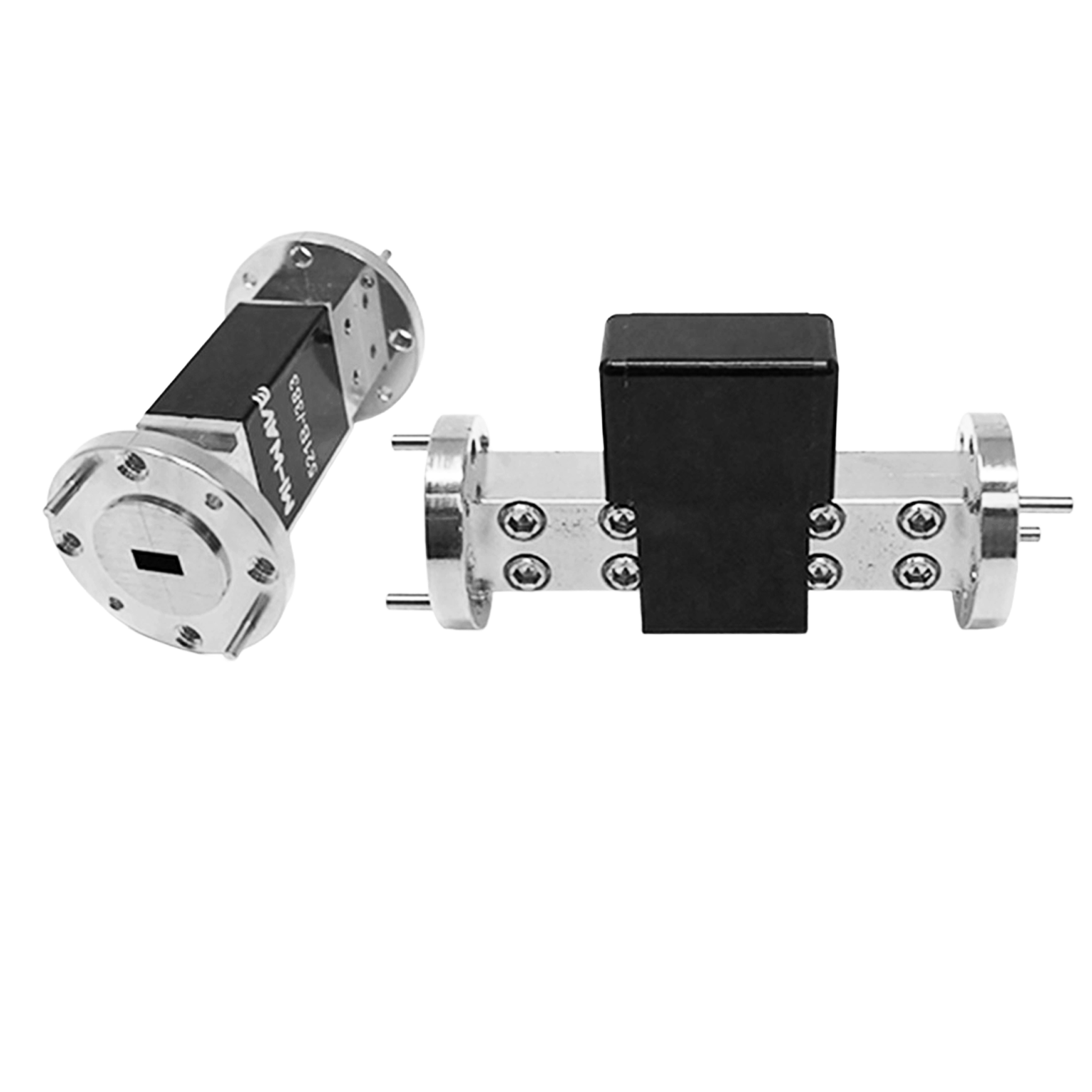

波导和同轴结构
提供标准波导尺寸和同轴接口，可灵活集成到系统中。
手动和电子控制选项
支持微米驱动、电压控制和数字可编程衰减方法。
宽衰减范围
根据型号不同，提供标准衰减值和可调范围。
坚固的机械设计
专为实验室和现场环境下的耐用性和可重复操作而设计。
快速响应（电压控制型）
支持 AGC、ALC 和动态射频系统的快速衰减变化。
在指定频率下进行校准
每个单元都可以在精确的工作频率下进行校准，以用于精确测量应用。
适用于高频应用
优化用于 微波和毫米波系统包括 Q 波段、V 波段和 W 波段。
应用
毫米波衰减器广泛应用于微波和毫米波系统中。 精确的信号控制、测量精度和系统保护 是必要的。
射频测试与测量
用于实验室环境中控制信号电平，以便对射频组件、子系统和整个系统进行精确测试和评估。
信号电平控制
可精确降低射频功率，确保信号保持在系统性能的最佳工作范围内。
发电机保护
有助于将射频信号源与不匹配的负载隔离，减少反射并保护敏感设备。
功率测量范围扩展
通过衰减输入电平，使射频功率计和传感器能够安全地测量更高功率的信号。
校准和验证系统
支持需要已知、可重复衰减值进行校准和参考测量的系统。
自动增益和电平控制（AGC/ALC）
电压控制衰减器可在实时射频系统中实现动态信号调节。
微波和毫米波通信
用于通信系统中，以管理跨频段的信号强度，包括 Ka、Q、V 和 W 波段.
雷达和电子战
支持需要受控信号电平和稳定射频性能的宽带和高频系统。
波导传输系统
集成到波导组件中，以实现可控衰减和提高系统稳定性。
研究与开发（R＆D）
非常适合射频和毫米波技术的原型设计、实验和开发。
常见问题
什么是射频衰减器？
射频衰减器是一种用于降低信号功率水平而不显著改变其波形的设备。
Mi-Wave提供哪些类型的衰减器？
Mi-Wave 提供 固定衰减器、微米级可变衰减器、压控衰减器和可编程衰减器 适用于波导和同轴系统。
Mi-Wave衰减器覆盖哪些频率范围？
Mi-Wave衰减器通常涵盖以下频率： 8 GHz至220 GHz根据型号和波导频段的不同而有所差异。
固定衰减器和可变衰减器有什么区别？
- 固定衰减器 提供恒定的衰减水平
- 可变衰减器 允许手动或电子调节衰减级别
衰减的单位是什么？
衰减的测量单位是 分贝 (dB)这代表信号功率的降低。
什么是H平面衰减器？
H 平面衰减器旨在波导的 H 平面内引入衰减，从而提供稳定且可预测的射频性能。
为什么射频系统中要使用衰减器？
它们用于 信号电平控制、设备保护、改善阻抗匹配以及实现精确测量.
衰减器能否提高测量精度？
是的。衰减器有助于稳定信号并减少反射，从而提高测量可靠性。

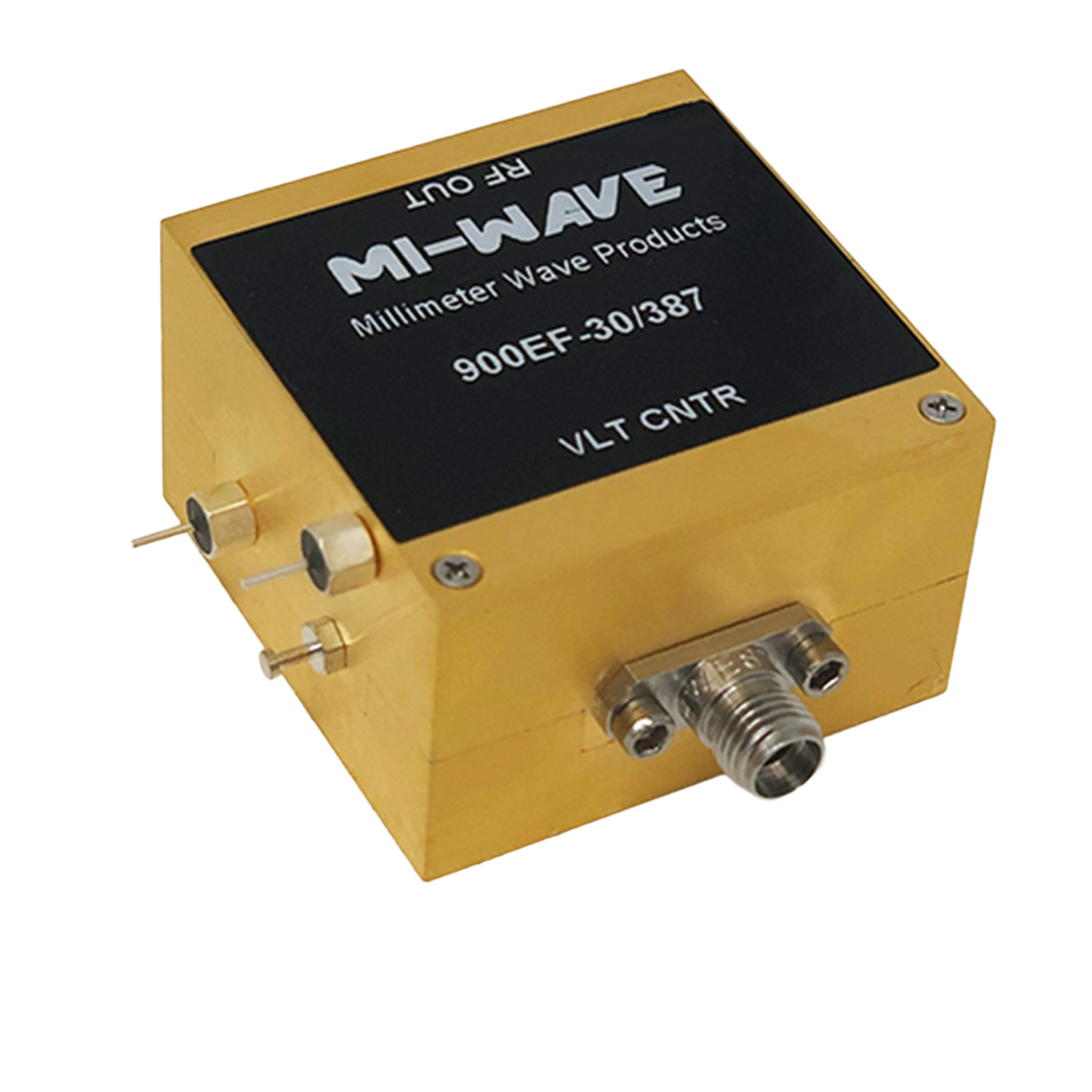

什么是压控衰减器？
压控衰减器根据施加的控制电压来调节信号衰减，常用于…… AGC和ALC系统.
Mi-Wave衰减器是否适用于毫米波应用？
是的。Mi-Wave衰减器专为这两种用途而设计。 微波和毫米波频率范围包括高频应用。
射频衰减器计算器
这些射频衰减器计算器旨在帮助使用直读式精密衰减器、波导衰减器和实验室射频测试装置的微波和毫米波工程师。使用这些工具可以快速转换衰减值、估算功率水平、评估级联损耗并分析X波段至J波段系统的阻抗匹配性能。
分贝功率比
将以分贝为单位的衰减或增益转换为线性功率比。
功率比（单位：分贝）
将线性功率比转换为分贝。
分贝 (dBm) 转换为瓦特 (W)
将射频功率（单位为 dBm）转换为瓦特，用于测试和系统级计算。
瓦特到分贝米
将瓦特转换为 dBm，用于射频信号电平分析。
级联衰减计算器
将多个衰减器值相加，即可确定总路径衰减。
VSWR 至回波损耗
根据已知的驻波比值估算回波损失。
衰减器基础知识词汇表
衰减器
一种用于降低信号功率水平而不显著改变其波形的被动或主动射频元件。
固定衰减器
衰减器提供恒定、不可调节的信号衰减量。
可变衰减器
一种允许用户手动调节衰减级别的衰减器。
压控衰减器（VVA）
一种衰减器，其衰减级别由施加的直流电压控制，常用于自动化射频系统。
可编程衰减器
一种可进行数字化调节的电子控制衰减器，常用于自动化测试系统。
旋转叶片衰减器
一种精密机械衰减器，通过旋转波导内的电阻叶片来改变衰减。
微米驱动衰减器
一种可变衰减器，采用微米螺杆进行精细、高分辨率的衰减控制。
电气性能
衰减 (dB)
以分贝表示的信号功率降低。
分子式：
衰减 (dB) = 10 × log₁₀(Pin / Pout)
插入损耗
组件引入的总信号损耗，包括预期衰减和额外损耗。
准确性
实际衰减值与指定衰减值的匹配程度。
重复性
衰减器在相同条件下恢复到相同衰减值的能力。
分辨率
能够可靠地调整或测量的最小衰减变化。
线性度
衰减器能够在不产生失真的情况下按比例降低信号功率的能力。
动态范围
该设备可达到的最小和最大衰减水平之间的范围。
平坦度
在特定频率范围内衰减的一致性。
回波损耗
衡量由于阻抗不匹配而反射回信号源的信号量的指标。
VSWR（电压驻波比）
射频系统中阻抗匹配的衡量指标。较低的电压驻波比 (VSWR) 表示更好的匹配和更少的反射。
隔离度
组件防止端口或路径间信号泄漏的程度。
电源处理
衰减器在不损坏或性能下降的情况下可以安全耗散的最大射频功率。
射频和频率概念
射频（RF）
用于通信、雷达和电子系统的电磁信号。
微波频率
通常定义为频率介于 1 GHz 和 30 GHz 之间的频率。
毫米波（mmWave）
频率高于 30 GHz 的频率，用于先进的通信、雷达和传感系统。
频率范围
衰减器保持规定性能的频率范围。
带宽
衰减器有效工作的频率范围宽度。
中心频率
频率范围的中点，通常用作校准的参考。
指定频率
衰减器校准以获得最高精度的确切频率。
波导和物理设计
波导衰减器
一种专为波导传输系统设计的衰减器，通常用于微波和毫米波频率。
同轴衰减器
专为使用 SMA、K 或 2.4 毫米等连接器的同轴电缆系统设计的衰减器。
H平面衰减器
一种在矩形波导的 H 平面上引入信号衰减的衰减器。
E面衰减器
一种在矩形波导的 E 平面上引入信号衰减的衰减器。
波导带
与特定波导尺寸相关的标准化频率范围（例如，WR-28、WR-22）。
轮缘
用于连接波导组件的机械接口。
阻抗匹配
通过最大限度地减少反射来确保组件之间最大功率传输的过程。
控制和操作
手动
利用旋钮、千分尺或旋转叶片等物理机制调节衰减。
电子控制
利用电压或数字指令等电信号调节衰减。
控制电压
用于调节压控衰减器衰减的直流电压。
阶跃衰减
可编程或数字衰减器中的离散衰减级别。
连续衰减
衰减级别平滑、不间断地调节。
系统应用
信号电平控制
调整射频信号功率以满足系统要求或防止过载。
发电机保护
降低反射功率，保护射频信号源免受损坏。
负载不匹配
阻抗差异导致反射和信号劣化的情况。
功率测量扩展
利用衰减使测量设备能够安全地处理更高的输入功率水平。
校准
验证和调整系统性能是否符合已知标准的过程。
自动增益控制（AGC）
一种能够自动调节信号电平以保持输出稳定的系统。
自动液位控制（ALC）
通过调节增益或衰减来保持恒定射频输出电平的系统。
测试与测量系统
用于评估射频组件和系统性能的实验室装置。
电子战（EW）
用于信号检测、干扰和对抗的宽频率范围系统。
卫星通信（SatCom）
用于通过卫星进行数据传输的高频通信系统。
高级/高频考虑因素
毫米波衰减
毫米波频率下的信号衰减，在这个频率下，精度和机械稳定性至关重要。
热稳定性
衰减器在温度变化范围内保持性能一致性的能力。
相稳定性
在衰减幅度的同时保持信号相位一致的能力。
寄生效应
电容或电感等不良电效应会影响高频性能。
皮肤效果
高频时射频电流倾向于在导体表面附近流动，从而影响损耗。
