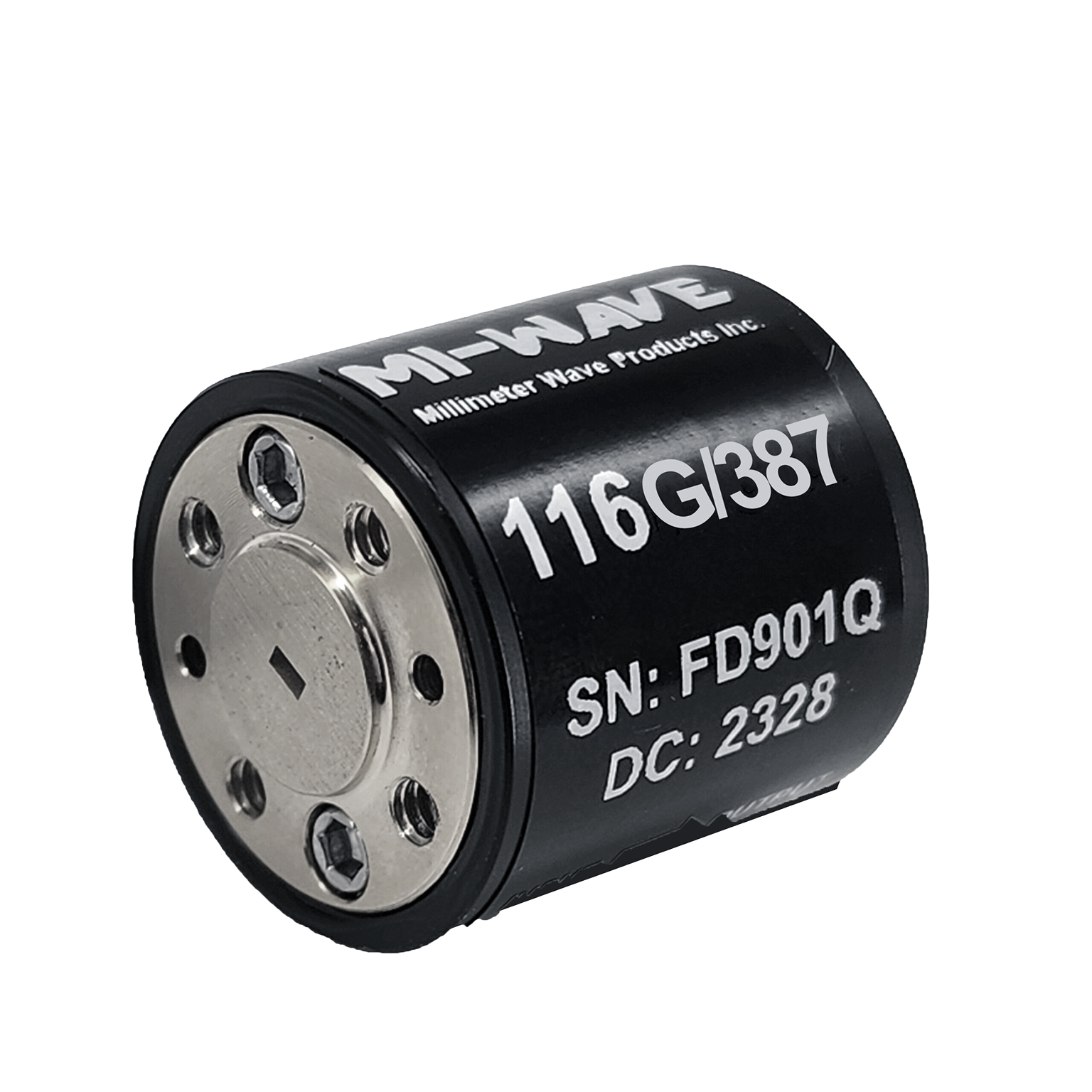

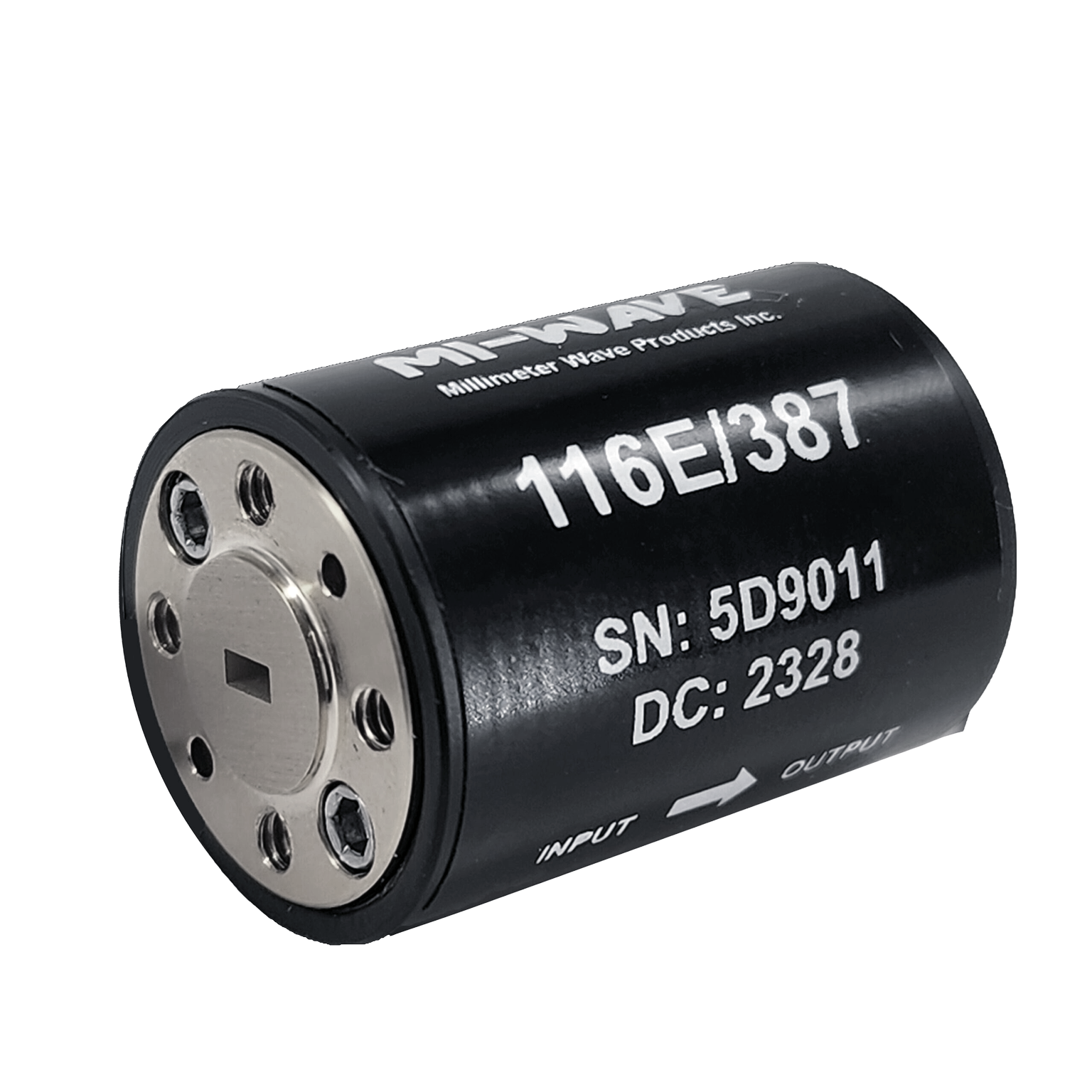

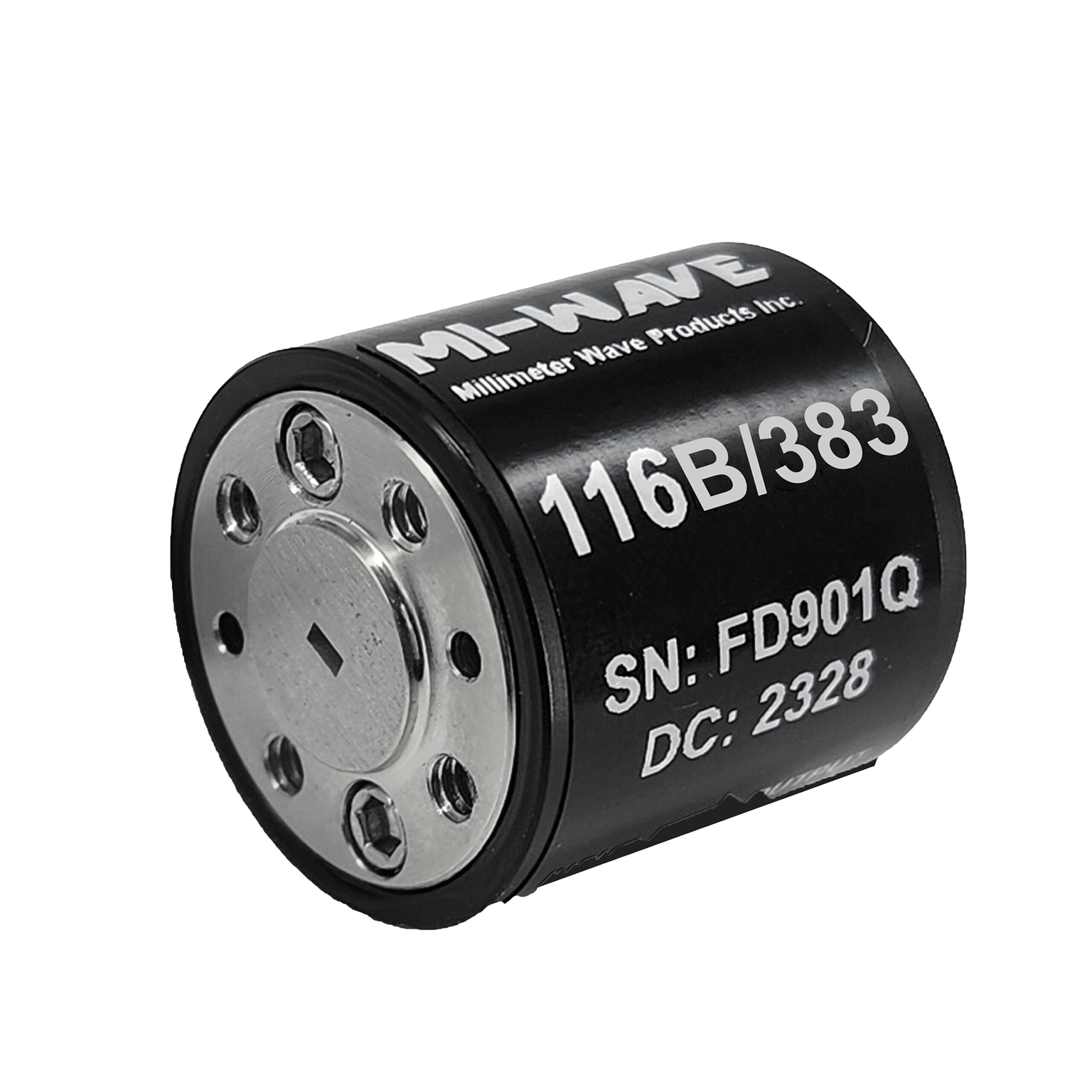

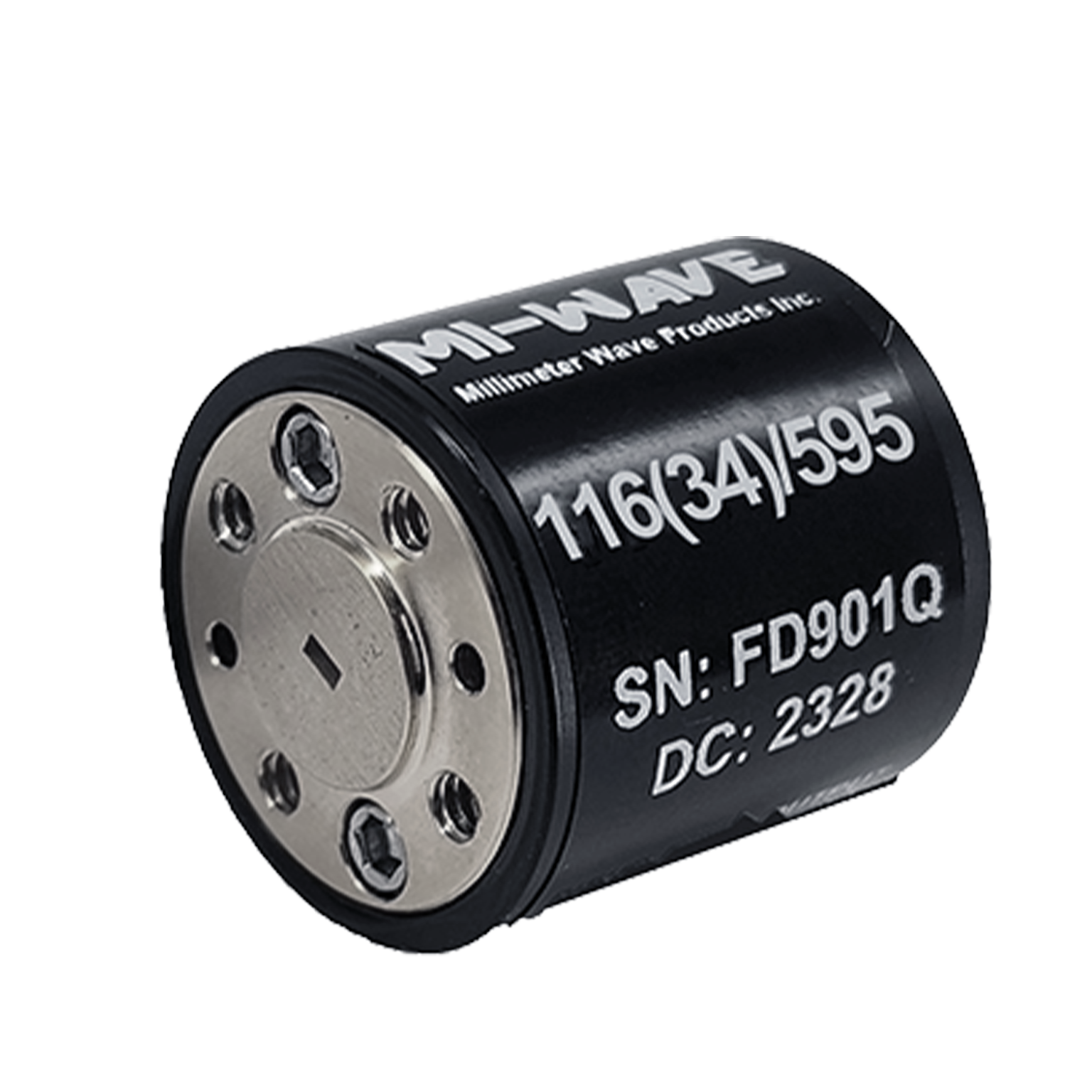

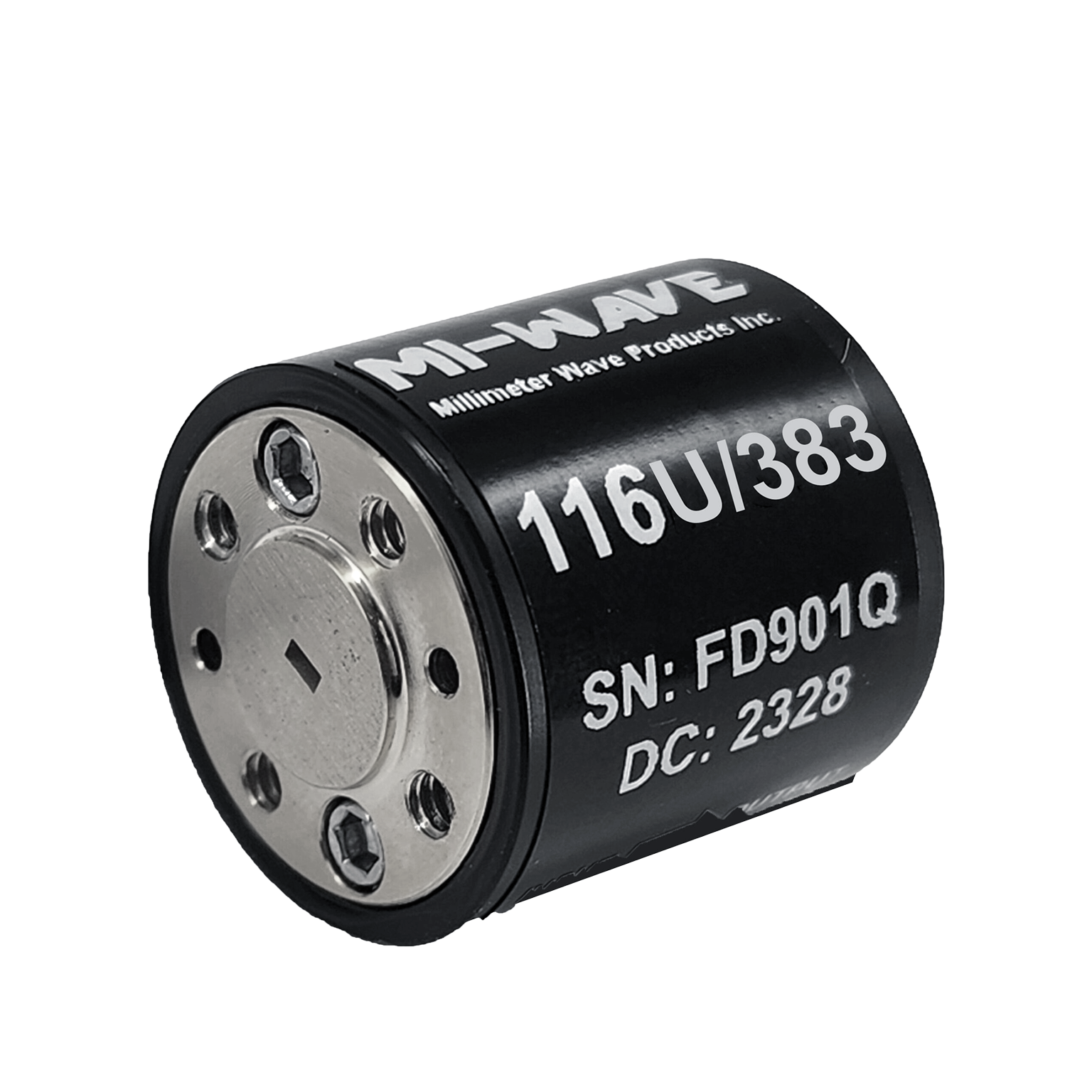

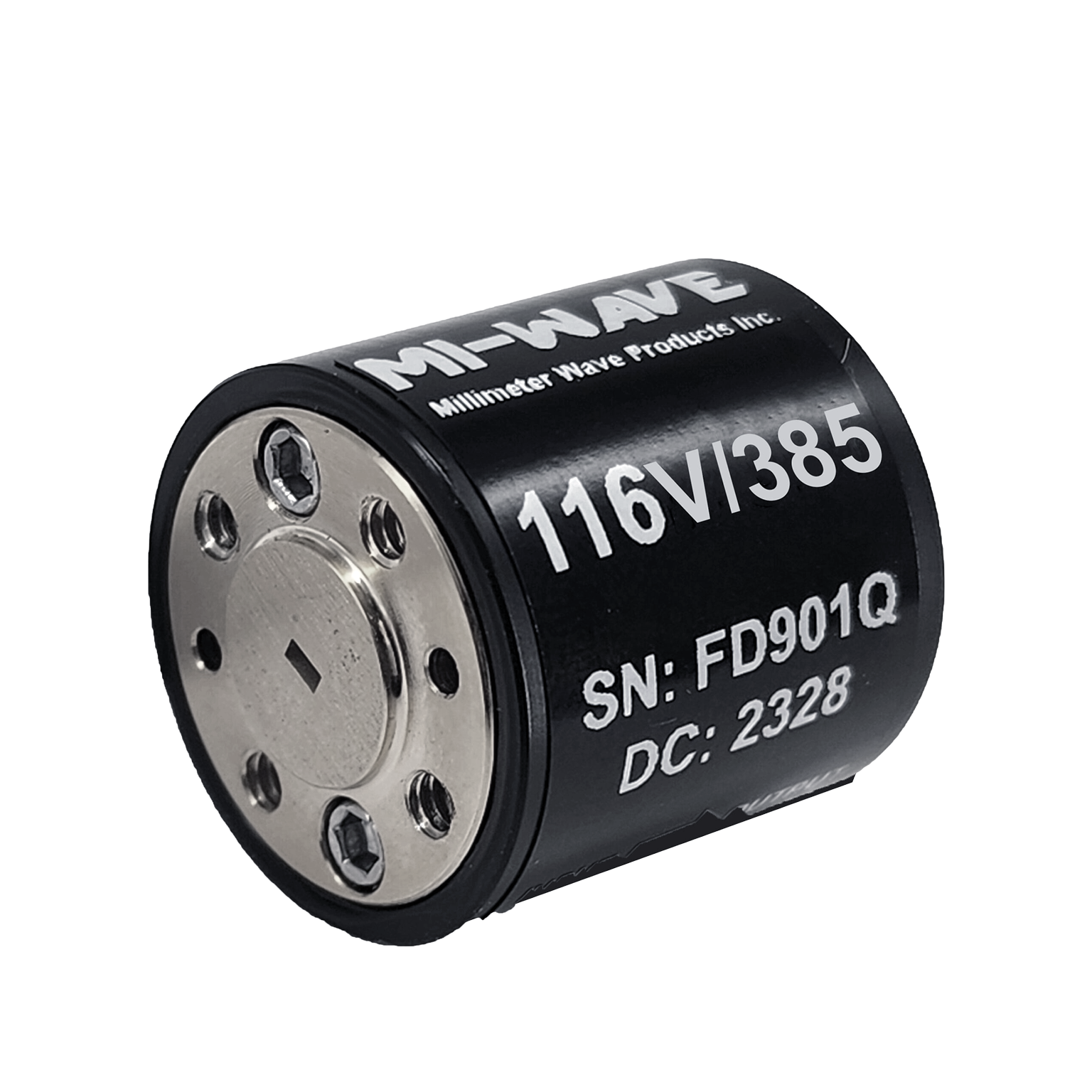

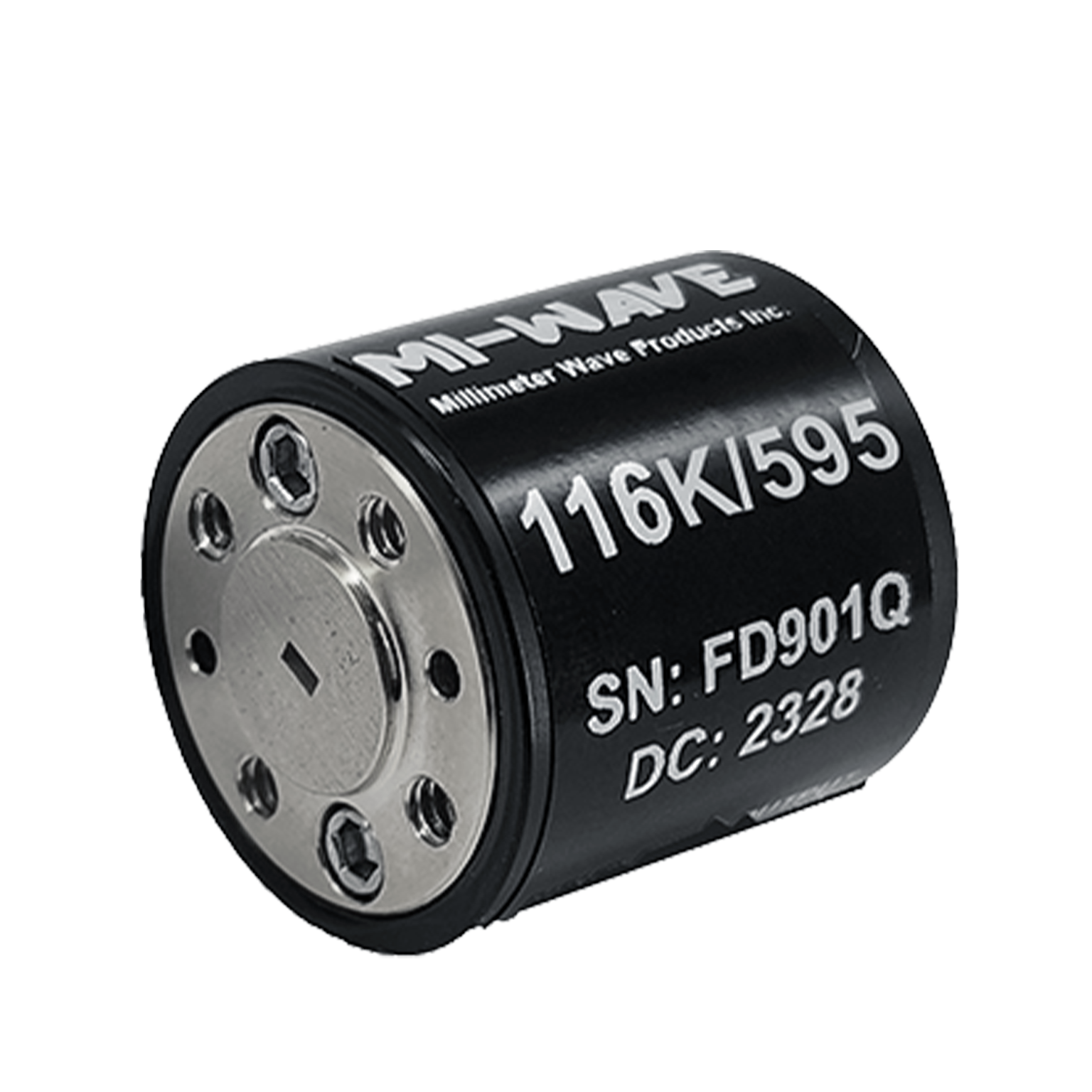

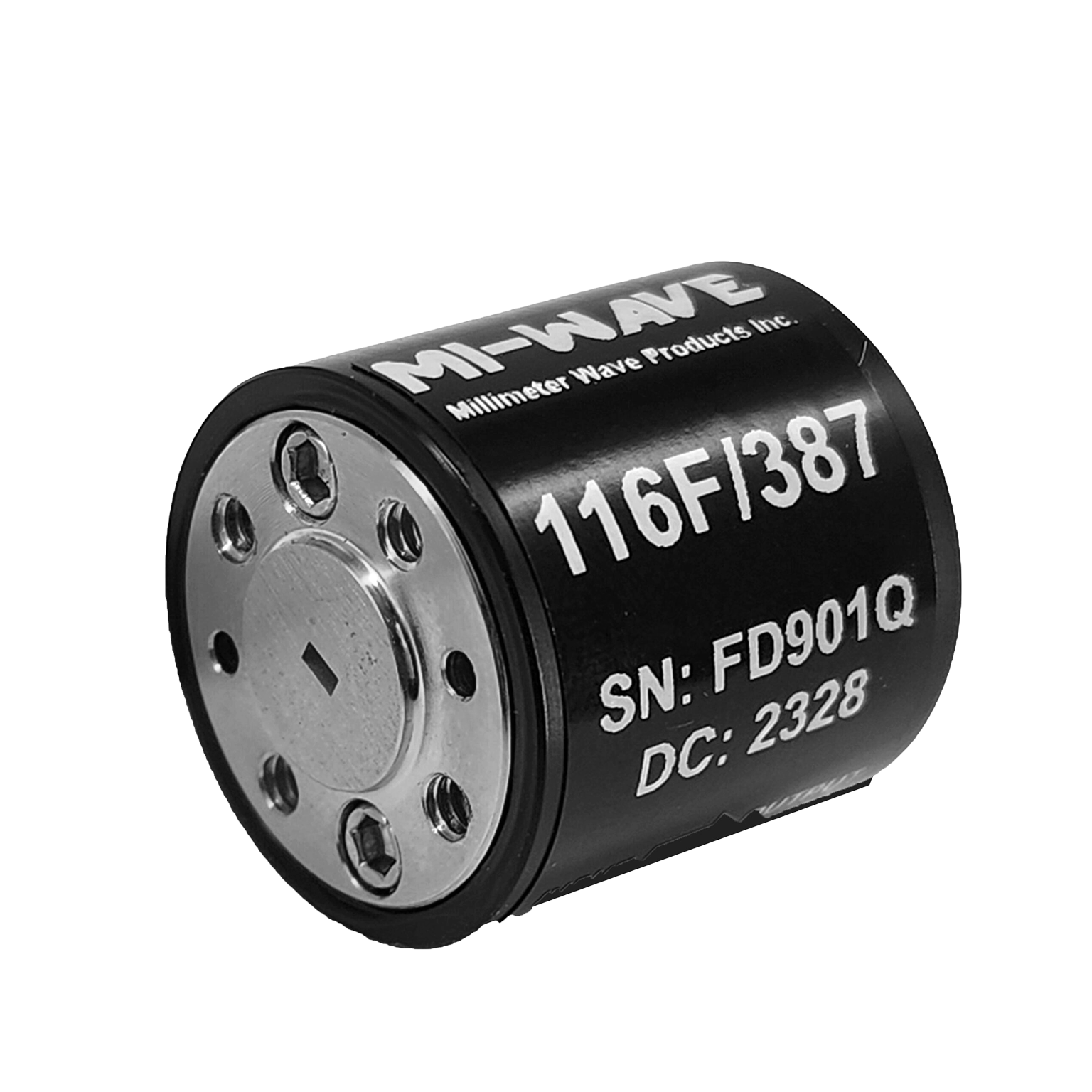

全频段 – 紧凑型隔离器

功能与规格

集成系统的紧凑型机械设计

116 系列针对空间受限的应用进行了优化。其紧凑的外形尺寸使其更易于集成到各种应用中。 紧凑型射频组件、模块和子系统外壳因此，它非常适合现代高密度设计。

宽带全波导频段运行

这些隔离器设计用于跨越 整个波导带无需多个窄带组件即可实现宽带系统运行。

低插入损耗实现高效信号传输

前向信号损耗被最小化，以保持系统增益并维持整体射频性能，这在毫米波和高频应用中尤为重要。

高隔离度，实现可靠的反向抑制

强大的反向衰减可有效抑制反射能量，提高系统稳定性，并保护敏感元件免受失配条件的影响。

采用永磁偏置的被动操作

使用内部永磁体可以消除外部偏置的需要，简化系统设计并提高长期可靠性。

紧凑型法拉第隔离器的工作原理

116系列的工作原理基于 法拉第旋转原理从而在紧凑的波导结构中实现非互易信号传输。

该设备的核心是 铁氧体材料 它由永磁体进行磁偏置。当电磁波穿过这种铁氧体时，电磁波与磁场之间的相互作用会导致…… 信号的极化旋转.

前向信号行为

当正向信号进入隔离器时，它会穿过铁氧体部分，其极化方向会被旋转一定角度。器件的内部几何结构经过精心设计，使得旋转后的信号与输出波导结构对齐，并继续向前传播。 插入损失极小.

这种排列方式经过精心设计，即使在紧凑的物理结构中，也能在整个波导频段内保持高效传输。

反向信号行为

当信号从负载或下游元件反射回来时，它会从输出端重新进入隔离器。因为法拉第旋转是 非互惠反射信号会沿同一方向发生额外的旋转，而不是反转。

这导致完全旋转，从而使信号变为 与输入路径不对齐信号不是向后传播，而是被引导到一个…… 隔离器内的吸收区在那里，热量会以热能的形式散发出去。

为什么这在紧凑型设计中很重要

在紧凑型射频系统中，各组件通常放置得非常接近，这增加了以下情况发生的可能性：

• 阶段间的反思
• 阻抗不匹配
• 各组件之间的耦合效应

116系列通过强制执行以下措施来缓解这些问题： 定向信号流即使在空间有限的情况下，也能实现这一点。这可以改善：

• 放大器稳定性
• 测量精度
• 系统整体可靠性

关键工程见解

与正向和反向路径行为相同的互易器件不同，116系列隔离器引入了 方向相关的相位和极化行为这使得它能够区分预期的信号流和不需要的反射。

即使在尺寸缩小的情况下，内部铁氧体结构和磁偏置依然保持不变。 稳定的宽带性能确保紧凑的封装不会以牺牲射频完整性为代价。

选择射频隔离器

在选择射频隔离器时，评估影响系统兼容性和性能的关键电气和机械参数非常重要。

隔离度（分贝）

隔离度决定了隔离器抑制输出端反向电流流向输入端的有效性。更高的隔离度能够更好地保护上游元件，并提高系统整体稳定性。

插入损耗（dB）

插入损耗是指从端口 1 到端口 2 的前向路径中引入的信号衰减量。较低的插入损耗是可取的，因为它能保持信号强度、系统增益和链路效率。

功率处理 (W)

功率处理能力是指隔离器在保持其规定的电气性能的前提下所能承受的射频功率。这包括以下两方面：

• 前进功率这是从端口 1 输入并发送到端口 2 的信号。
• 反向功率这是进入端口 2 的反射能量，隔离器必须吸收或抑制该能量。

正确选择这些参数可确保隔离器有效保护系统，同时又不影响信号性能。

应用

射频和毫米波测试系统

在实验室和生产测试环境中，通常会在信号源和被测设备之间放置隔离器，以防止反射功率影响测量精度。通过稳定信号源阻抗，隔离器可以提高重复性，并降低S参数和功率测量的不确定性。

射频链路中的放大器保护

功率放大器，尤其是在微波和毫米波频段，对负载失配非常敏感。在放大器输出端集成隔离器有助于防止反射能量重新进入器件，从而降低振荡、压缩失真或长期损坏的风险。

汽车雷达和传感系统

在高频汽车雷达应用中，隔离器通过最大限度地减少内部反射，有助于实现稳定的信号生成和接收。这有助于在复杂的电磁环境中获得更一致的检测性能和更高的信号完整性。

子组件和集成射频模块

隔离器经常被集成到 多级射频子系统其中包括上/下变频器链、收发器前端和频率发生模块。它们能够强制执行定向信号流，从而有助于简化系统架构并减少各级之间的不必要交互。

通信系统和信号链

在通信系统中，尤其是在微波和毫米波频段工作的通信系统中，隔离器通过减少驻波和保持阻抗一致性来提高链路的整体性能。这可以带来更稳定的传输特性和更高的频谱纯度。

航空航天和国防系统

雷达、电子战和卫星通信系统等高可靠性应用依赖隔离器在严苛条件下保持稳定的射频性能。115 系列采用被动式磁偏置设计，使其非常适合对鲁棒性和可预测性要求极高的环境。

常见问题

116系列紧凑型隔离器是用来做什么的？

116系列旨在提供 单向信号流和反射功率保护 在射频和毫米波系统中。其紧凑的外形尺寸使其在以下方面特别有用： 高度集成的模块、子系统和空间受限的组件.

紧凑型隔离器与标准波导隔离器有何不同？

从电气角度来看，功能相同。区别在于机械结构。116 系列针对……进行了优化。 尺寸和重量减小这样一来，它就能适应更紧凑的系统架构，而不会牺牲隔离性或宽带性能。

116系列涵盖哪些频率范围？

116系列产品在以下地区运行 全波导频段具体数值取决于型号和波导尺寸。这使得无需多个窄带组件即可实现宽带运行。

这些隔离器需要外部偏置或电源吗？

不。116系列采用的是 一体式永磁体 产生所需的磁偏置场，无需外部电源或控制电路。

我能忍受多大的隔离程度？

典型的隔离是 大于 30 分贝具体隔离度取决于频段和设计。这种隔离度足以保护大多数射频元件免受有害反射的影响。

预计会有多少插入损失？

插入损耗旨在 在整个频段内尽可能低通常远低于 1 dB，具体数值取决于频率。较低的插入损耗有助于保持信号强度和系统效率。

在射频系统中，小型隔离器应该放置在什么位置？

它们通常放置于：

• 在放大器的输出端
• 在敏感接收器或混频器之前
• 多组分射频链中各阶段之间

这样可以确保反射光在影响上游组件之前就被吸收。

隔离器内部反射的功率会发生什么变化？

反射能量进入输出端口 旋转并重新定向到内部吸收结构中在那里，热量会以热能的形式散发出去，而不是返回到热源。

这些产品适用于毫米波和高频系统吗？

是的。116系列是专门为……而设计的。 微波和毫米波操作因此，它非常适合雷达、卫星通信、汽车传感和高频测试系统等应用。

116系列可以定制吗？

是的。MI-Wave 提供包括以下在内的定制选项。 频率范围、机械结构和性能参数 满足特定的系统要求。
