产品介绍
米波的 全向天线， 包括 系列267是经过精密设计的天线，旨在提供 均匀的360度方位角覆盖、稳定的电气性能和可靠的信号传输 涵盖微波和毫米波频率范围 8.2到140 GHz.
这些天线非常适合需要以下应用的场合： 覆盖范围广、信号强度稳定、运行可靠 无需机械扫描或天线重新定位。与定向天线不同，全向天线在水平面上均匀辐射能量，因此非常适合需要全方位连续信号覆盖的系统。
267系列全向天线采用以下方式制造 高精度制造技术 确保 可重复的辐射方向图、低电压驻波比和稳定的增益 在其工作频段内。这种稳定的电气性能和广域覆盖的结合，使它们在以下方面具有价值： 通信系统、遥测平台、监控应用和射频测试环境.
米波的 267系列全向天线 可用于 同轴或矩形波导接口它们可灵活集成到各种射频、微波和毫米波系统中。其坚固的结构和可预测的性能支持实验室和现场部署应用。
所示型号仅代表 Mi-Wave 全部功能的一部分。 定制全向天线配置 可提供针对特定频率范围、安装选项、机械设计和环境要求的解决方案，确保针对特定应用提供优化的解决方案。
| 型号 | 表带类型 | 最低频率 (GHz) | 最大频率 (GHz) | 方位角波束宽度（度） | 垂直波束宽度（度） | 回波损耗（分贝） | 功率处理（瓦） | 增益 (dB) 典型值 | 极化 | 射频端口 | 友情链接 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 267-5/40/KF | 宽频 | 5 | 40 | 360 | 45 | 14 | 5 | 3到4 | 垂直 | K-母连接器 | |
| 267-5/50/2.4mmF | 宽频 | 5 | 50 | 360 | 45 | 14 | 5 | 3到4 | 垂直 | 2.4mm 母同轴连接器 | |
| 267-5/70/1.85mmF | 宽频 | 5 | 70 | 360 | 45 | 14 | 5 | 3到4 | 垂直 | 1.85mm 母同轴连接器 | |
| 267X/SMAF | X波段 | 8.2 | 12.4 | 360 | 45 | 17 | 5 | 3到4 | 垂直 | SMA-母连接器 | |
| 267Ku/SMAF | Ku波段 | 12 | 18 | 360 | 45 | 17 | 5 | 3到4 | 垂直 | SMA-母连接器 | |
| 267K / 595 | K波段 | 18 | 26.5 | 360 | 45 | 20 | 5 | 3到4 | 垂直 | WR-42 波导，UG-595/U 法兰 | |

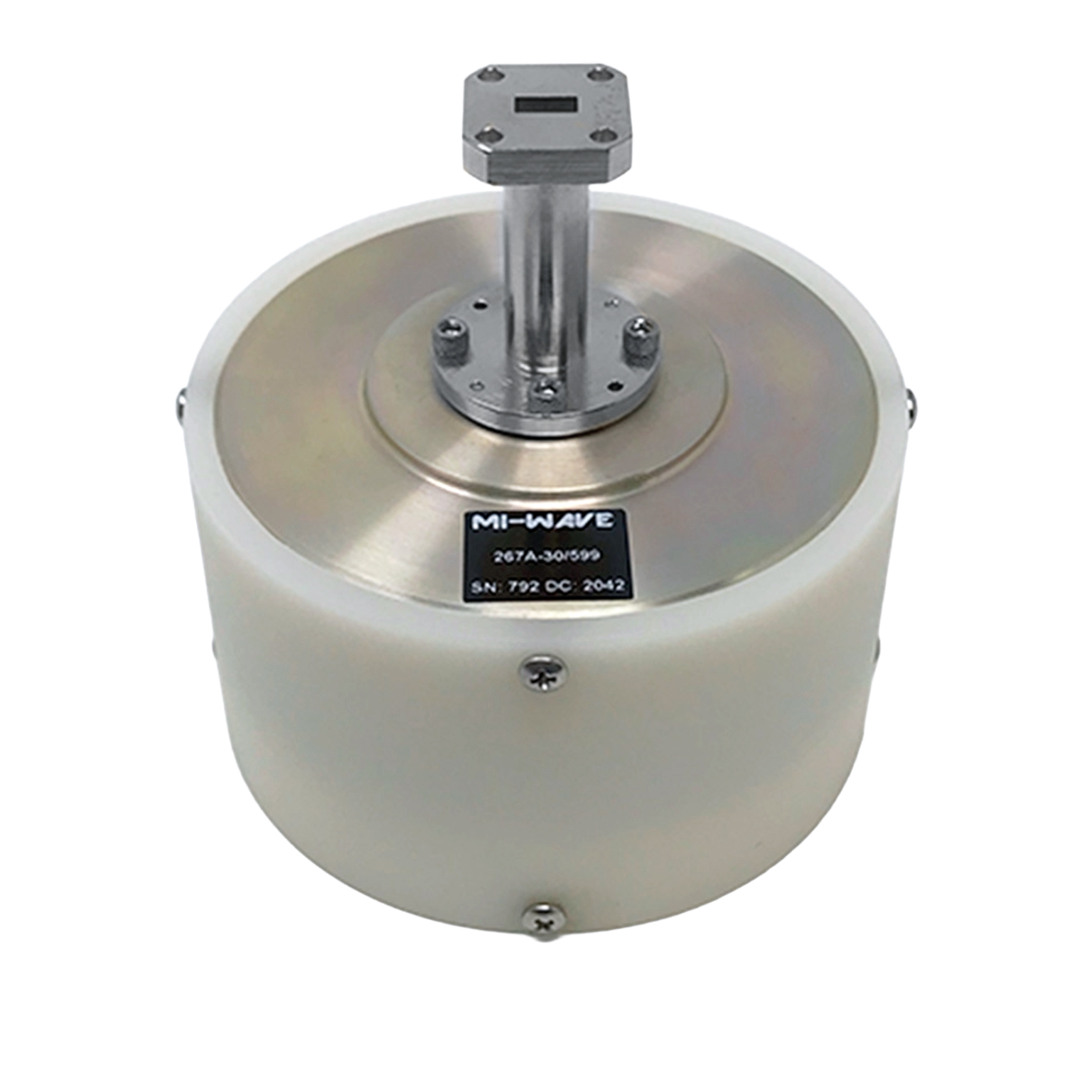

| 267A / 599 | 钾带 | 26.5 | 40 | 360 | 45 | 20 | 5 | 3到4 | 垂直 | WR-28 波导，UG-599/U 法兰 | |
| 267B / 383 | Q波段 | 33 | 50 | 360 | 45 | 20 | 5 | 3到4 | 垂直 | WR-22 波导，UG-383/U 法兰 | |
| 267U/383 | U波段 | 40 | 60 | 360 | 45 | 20 | 5 | 3到4 | 垂直 | WR-19 波导，UG-383/UM 法兰 | |
| 267V / 385 | V带 | 50 | 75 | 360 | 45 | 20 | 3 | 3到4 | 垂直 | WR-15 波导，UG-385/U 法兰 | |
| 267E/387 | E波段 | 60 | 90 | 360 | 45 | 20 | 2 | 3到4 | 垂直 | WR-12 波导，UG-387/U 法兰 | |
| 267瓦/ 387 | W波段 | 75 | 110 | 360 | 45 | 20 | 1 | 3到4 | 垂直 | WR-10 波导，UG-387/UM 法兰 | |
| 267D / 387 | D波段 | 110 | 170 | 360 | 45 | 20 | 0.01 | 3到4 | 垂直 | WR-06 波导，UG-387/UM 法兰 |
*提供的所有数据均从样品批次中收集。
* 实际数据可能因单位而略有不同。
*所有测试均在 +25 °C 外壳温度下进行。
*请咨询工厂以确认材料、电镀、尺寸、形状、方向和任何电气参数是否对应用至关重要，因为网站信息仅供参考。
*随着我们不断增强产品的性能和设计，Millimeter Wave Products, Inc. 保留更改网站上提供的信息的权利，恕不另行通知。
全向天线工程计算器
这些射频工程计算器有助于估算天线性能。 全向天线包括通信系统、遥测网络、射频监测平台、雷达系统以及微波和毫米波测试环境。利用它们进行计算 天线增益、波长、自由空间路径损耗、有效孔径、达到目标增益所需的孔径尺寸以及近似波束宽度 涵盖射频、微波和毫米波频率。
全向天线的设计用途是 均匀的360度方位角覆盖、稳定的信号分布、低驻波比和可靠的多方向性能许多系统的典型启动效率范围是 0.50到0.75.
天线增益计算器
天线增益 (dBi)：
近似垂直波束宽度计算器
目标增益所需的孔径尺寸
天线有效孔径计算器
有效孔径（平方米）：
自由空间路径损耗计算器
射频波长计算器
波长（毫米）：
主要特点和性能优势
真正的360°方位角覆盖
在所有水平方向上提供均匀辐射，无需旋转天线或进行机械扫描。
宽带频率覆盖范围（8.2–140 GHz）
支持宽频率范围内的微波和毫米波系统，可实现灵活的多频段操作。
稳定的辐射模式
设计用于保持一致的全向覆盖范围，并最大限度地减少频率上的变化，从而确保可靠的系统性能。
低驻波比和高效功率传输
优化阻抗匹配可最大限度地减少反射，并最大限度地提高信号传输效率。
持续增益性能
在整个工作频段内提供可预测的增益，支持稳定的通信链路和测量精度。
无需机械转向
无需移动部件即可实现全区域覆盖，提高了可靠性并简化了系统设计。
紧凑且易于集成的设计
提供适用于实验室环境和现场部署系统的多种配置，占地面积最小。
提供同轴和波导接口
支持灵活集成到各种射频、微波和毫米波系统中。
在动态环境下保持可靠的性能
非常适合信号方向会发生变化或需要保持信号覆盖连续性的应用场景。
可提供定制工程服务
支持自定义频段、安装方式、环境密封和机械配置。
应用
全向天线应用
Mi-Wave 全向天线 用于射频、微波和毫米波系统中，需要 均匀的信号覆盖、稳定的性能以及全方位不间断的通信.
通讯系统
专为需要 在广阔区域内提供稳定的信号覆盖.
典型应用包括：
- 无线通信链路
- 多节点通信网络
- 移动通信平台
- 分布式射频系统
- 宽带通信测试
遥测系统
广泛应用于遥测应用中 连续信号传输和接收 是必要的。
典型应用包括：
- 数据传输系统
- 远程监控平台
- 无人机和自主系统遥测
- 传感器网络
- 实时数据采集
射频监测与监视
支持需要 来自各个方向的连续信号检测.
典型应用包括：
- 频谱监测
- 信号检测与分析
- 射频监控系统
- 干扰监测
- 态势感知系统
射频测试与测量
用于以下环境 均匀的场分布和一致的信号暴露 是必要的。
典型应用包括：
- 射频系统测试
- 天线验证
- 信号覆盖率测试
- 实验室测量系统
- 校准设置
雷达和探测系统
支持雷达和传感应用 需要广泛的覆盖范围。.
典型应用包括：
- 短程雷达系统
- 检测和跟踪系统
- 射频传感平台
- 实验雷达装置
研究与开发（R＆D）
用于研究环境中 宽带射频实验和系统开发.
典型应用包括：
- 学术研究项目
- 政府研究实验室
- 原型系统验证
- 无线传播研究
- 高级射频实验
常见问题
什么是全向天线？
全向天线在水平面内向各个方向均匀辐射射频能量，提供 360 度方位角覆盖。
全向天线有哪些用途？
它们用于需要 连续信号覆盖例如通信系统、遥测、射频监控和测试环境。
Mi-Wave 全向天线支持哪些频率范围？
Mi-Wave 267系列全向天线的工作范围 8.2 GHz至140 GHz.
全向天线和定向天线有什么区别？
全向天线提供 各个方向均匀覆盖而定向天线则将能量集中到特定方向以获得更高的增益。
全向天线的增益比定向天线低吗？
是的。由于能量分布均匀，全向天线通常具有 增益较低但覆盖范围更广.
这些天线是否适用于移动或动态环境？
是的。它们非常适合以下系统： 信号方向频繁变化从而避免了重新定位的需要。
有哪些接口可用？
这些天线有售 同轴和矩形波导接口 实现灵活的系统集成。
这些天线可以用于射频测试吗？
是的，它们通常用于…… 射频测量和测试环境 需要稳定信号分布的场合。
全向天线是否具有极化特性？
它们通常是为以下目的而设计的： 线性极化不过，也可能提供自定义选项。
Mi-Wave全向天线可以定制吗？
是的，可提供自定义配置。 频率范围、安装方式、环境条件和机械设计.
全向天线术语表
天线基础知识
全向天线
一种在水平面上向各个方向均匀辐射射频能量的天线。
定向天线
一种能将能量集中到特定方向以获得更高增益的天线。
辐射模式
辐射射频能量的空间分布。
方位覆盖范围
天线的水平覆盖范围，对于全向设计通常为 360°。
电气性能
增益 (dBi)
衡量天线在给定方向上辐射能量的效率。
VSWR（电压驻波比）
表示天线的阻抗匹配程度。
回波损耗
由于阻抗失配而反射的信号量。
带宽
天线有效工作的频率范围。
效率（η）
辐射功率与输入功率之比。
射频和频率
射频（RF）
用于通信和传感的电磁信号。
微波频率
1 GHz 至 30 GHz。
毫米波（mmWave）
30 GHz 至 300 GHz。
频率范围
天线支持的工作频率范围。
波长（λ）
射频波周期的物理长度。
天线行为
均匀辐射
信号在各个方向上分布均匀。
覆盖范围
天线提供信号的物理区域。
光束宽度
对于全向天线，通常垂直方向较窄，水平方向较宽。
极化
电场的方向，通常为线性。
系统和应用程序
遥测
从远程系统传输数据。
射频监测
射频信号的检测与分析。
通讯系统
用于发射和接收射频信号的系统。
测试与测量系统
用于评估射频性能的设备。
雷达系统
利用射频信号检测物体的系统。
研发（研究与开发）
实验和工程开发环境。
工程概念
阻抗匹配
确保射频组件之间实现最大功率传输。
信号覆盖
信号有效传输的区域。
系统集成
将各个组件组合成一个可工作的射频系统。
动态环境
信号方向或位置频繁变化的情况。
选择您的频段
单击您感兴趣的频段以获取更具体的全向天线信息。
为什么选择米波
Mi-Wave是一家值得信赖的制造商 射频、微波和毫米波天线及组件我们为全球商业、政府和研究系统提供支持。 267系列全向天线 旨在提供 可靠的360°覆盖范围、稳定的电气特性和长期性能 在要求苛刻的高频环境中。
高频工程技术专长
Mi-Wave 在微波和毫米波天线设计领域拥有数十年的经验，开发出针对特定应用场景优化的全向天线。 均匀的方位角覆盖、低电压驻波比和可预测的辐射行为 可在宽广的运行带宽范围内工作。
精密制造和质量控制
每根 267 系列天线均采用以下方式制造： 精密加工和受控装配工艺 确保 可重复的电气性能、机械稳定性和长期可靠性 在实验室系统和现场部署系统中均适用。
宽频率和应用支持
Mi-Wave 支持各种范围内的全向天线 微波和毫米波频段，使它们适合 通信、遥测、监控和测试环境.
定制天线解决方案
除了标准产品外，Mi-Wave 还提供 定制全向天线设计 针对特定情况量身定制 频率范围、极化要求、波导或同轴接口、机械限制和环境条件我们的销售工程团队与客户紧密合作，确保系统无缝集成。
什么是全向天线以及它们的作用
全向天线是设计用于……的天线。 向各个方向均匀地辐射和接收射频能量 在水平面内，提供 360度方位角覆盖与将能量集中到狭窄波束中的定向天线不同，全向天线均匀地分配能量，从而实现天线周围的一致覆盖。
在微波和毫米波系统中，全向天线通常用于以下情况：
-
需要同时在多个方向上进行信号覆盖。
-
系统方向可能会改变
-
机械扫描或天线转向是不切实际的。
全向天线的工作原理
射频能量通过一个通道进入天线。 同轴或波导馈电接口 并沿天线结构分布，从而产生 天线轴线周围辐射均匀天线几何形状经过精心设计，以保持 稳定的阻抗匹配和一致的辐射行为 在整个工作频段内。
这种设计能够实现：
-
均匀方位角辐射模式
-
低驻波比和高效功率传输
-
频率范围内增益稳定
-
最小的图案失真
频率覆盖范围、WR波导和支持的频段
Mi-Wave 267系列全向天线 为广泛的业务提供支持 微波和毫米波频率，取决于配置。
典型频率覆盖范围包括从 X波段至W波段并提供自定义选项。
支持的频段和WR波导接口
-
X波段
WR-90 | 8.2–12.4 GHz -
Ku波段
WR-62 | 12.4–18.0 GHz -
K波段
WR-42 | 18.0–26.5 GHz -
钾带
WR-28 | 26.5–40.0 GHz -
Q波段
WR-22 | 33.0–50.0 GHz -
V带
WR-15 | 50.0–75.0 GHz -
W波段
WR-10 | 75.0–110.0 GHz
天线可能配备有 同轴或波导接口根据频段和应用需求而定。
为什么全向天线很重要
全向天线在需要使用全向天线的系统中至关重要。 持续、全方位的覆盖 无需复杂的指向或跟踪机制。它们能够提供均匀的信号分布，从而简化系统设计，并提高动态或分布式环境下的可靠性。
它们尤其适用于：
-
监控和遥测系统
-
具有可变方向的通信链路
-
需要均匀场分布的测试和测量装置
产品特性
-
360度方位角覆盖
-
均匀辐射模式
-
工作频段内驻波比低
-
频率范围内增益稳定
-
宽带微波和毫米波性能
-
高功率处理能力
-
精密机械结构
-
同轴或波导接口选项
-
适用于实验室和现场环境
-
可定制配置
应用
-
射频、微波和毫米波通信系统
-
遥测和监控系统
-
分布式射频传感应用
-
测试和测量环境
-
系统验证和校准
-
研发平台
-
固定和移动射频系统
-
态势感知和覆盖应用
