מוצרים > מוצרי אנטנה > אנטנות עדשת צופר > אנטנות עדשת קרן K-Band 9 אינץ' קוטר

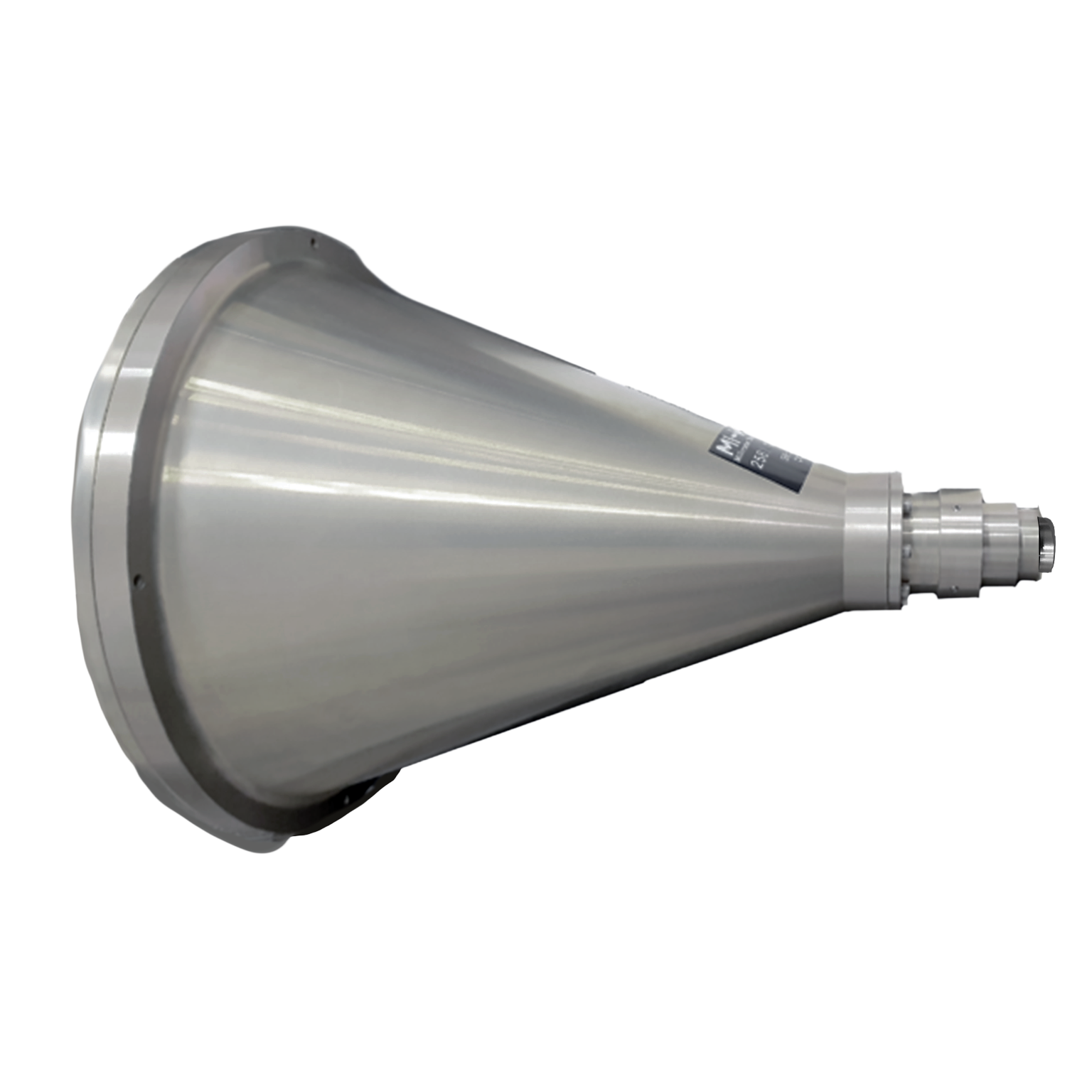

K-Band Waveguide Horn Lens אנטנה

258K-9/.XXX/595 18 GHz – 26.5 GHz מוליך גל עגול עם אוגן UG-595/U

תיאור המוצר

של Mi-Wave אנטנות עדשת צופר מסדרה 258 השתמש בקרן הזנה סקלרית מעגלית כדי להאיר עדשה מישורית-קמורה, ולייצר קרן כיוונית יעילה גבוהה עם דפוסי משרעת מאוזנים של מישור E ו-H.

אנטנות אלו, הזמינות עם מעטפות אלומיניום או פלסטיק, מספקות כיווניות גבוהה, הגבר אמין וביצועי קרינה יציבים עבור מערכות RF, מיקרוגל וגלי מילימטר. עיצוב עדשת הקרן משפר את בקרת הקרן, תומך בפעולה בעלת אונת צד נמוכה ומספק מגוון רחב של רוחבי קרן זמינים עבור דרישות מערכת שונות.

קוטר פנימי של מוליך גל מעגלי (אינץ') טווח תדרים
0.470 18 - 20.5 GHz
0.396 20.4 - 24.5 GHz
0.328 24.5 - 26.5 GHz

הדגמים הסטנדרטיים המוצגים מייצגים רק חלק מיכולות המוצר הרחבות יותר של Mi-Wave. תצורות מותאמות אישית זמינים לתמיכה ספציפית תחומי תדרים, ממשקים ודרישות יישום, המאפשרים פתרונות אופטימליים עבור מערכות RF, מיקרוגל וגלי מילימטר ייעודיות.

קבל ציטוט!
נתוני מבחן
ציור קווי מתאר - 9 אינץ'
נתוני העלילה- מזהה .470
נתוני העלילה- מזהה .396
נתוני העלילה- מזהה .328
*המוצר בפועל עשוי להיות שונה מהתמונה המוצגת בהתאם למפרט הלקוח
*כל הנתונים המוצגים נאספים ממגרש לדוגמא.
* הנתונים בפועל עשויים להשתנות מעט מיחידה ליחידה.
*כל הבדיקות בוצעו מתחת לטמפרטורה של +25 מעלות צלזיוס.
*התייעצו עם המפעל כדי לאשר אם חומר, ציפוי, גודל, צורה, כיוון וכל פרמטר חשמלי הוא קריטי עבור האפליקציה שכן המידע באתר הוא לעיון בלבד.
*Millimeter Wave Products, Inc. שומרת לעצמה את הזכות לשנות את המידע המוצג באתר ללא הודעה מוקדמת שכן אנו ממשיכים לשפר את הביצועים והעיצוב של המוצרים שלנו.

תכונות עיקריות ויתרונות ביצועים

הגבר גבוה עם כיווניות משופרת
אנטנות עדשות קרן מספקות הגבר כיווני חזק על ידי שילוב של קרינת קרן עם עיצוב חזית גל מבוסס עדשה. התוצאה היא כיווניות משופרת ומיקוד אנרגיה יעיל בתדרי RF, מיקרוגל וגלי מילימטר.

רמות נמוכות של אונה צדדית
מבנה העדשה מסייע בשליטה על פיזור הקרינה, בהפחתת אונות צדדיות ובמזעור קרינת אות לא רצויה. זה קריטי עבור יישומים הדורשים דפוסי קרן נקיים והפרעות מופחתות, כגון מערכות מדידה של מכ"ם ואנטנות.

פעולת תדר רחב פס
אנטנות עדשת קרן תומכות בכיסוי תדרים רחב, בדרך כלל מ 8.2 עד 170 ג'יגה הרץמה שהופך אותם למתאימים למערכות מיקרוגל וגלי מילימטרי

עיצוב ובקרה מדויקים של הקורה
הוספת עדשה מאפשרת שליטה מעודנת בחזית הגל המוקרנת, מה שמאפשר רוחב אלומה אופטימלי, אחידות תבנית משופרת ועיוות מופחת בהשוואה לאנטנות צופר סטנדרטיות.

יעילות צמצם משופרת
שילוב העדשות משפר את ניצול הצמצם על ידי הפניית אנרגיה רבה יותר לדפוס הקרינה הרצוי. זה מוביל ליעילות גבוהה יותר וביצועי אנטנה טובים יותר באופן כללי.

דפוסי קרינה יציבים וצפויים
אנטנות עדשת קרן מציעות ביצועים עקביים וחוזרים על פני תחומי תדרים, מה שהופך אותן לאידיאליות עבור מערכות מדידה, כיול ומערכות RF מדויקות.

עיוות פאזה נמוך
העדשה מסייעת לשמור על חזית פאזה אחידה על פני הצמצם, מה שמפחית שגיאות פאזה ומשפר את איכות האות, דבר שחשוב במיוחד במערכות בתדר גבוה וקצב נתונים גבוה.

אופטימלי עבור יישומים בתדר גבוה
אנטנות אלו מתאימות היטב עבור מערכות מיקרוגל וגלי מילימטר, כאשר בקרת קרן הדוקה והפסדים נמוכים חיוניים לשמירה על שלמות האות.

עיצוב קומפקטי ומשולב
בהשוואה למערכות מחזירי אור גדולות, אנטנות עדשות קרן מציעות פתרון קומפקטי יותר ועדיין מספקות ביצועים גבוהים, מה שהופך אותן מתאימות עבור מעבדות, מערכי בדיקה ומערכות RF משולבות.

אפשרויות תצורה גמישות
אנטנות עדשות קרן, הזמינות במגוון גדלים, תחומי תדרים ותצורות עדשה, ניתנות להתאמה אישית לדרישות ספציפיות, כולל יעדי השגה, קיטוב וצורכי אינטגרציה מערכתית.

יישומים

Mi-Wave אנטנות עדשת צופר נמצאים בשימוש נרחב במערכות RF, מיקרוגל וגלי מילימטר הדורשות הגבר גבוה, אונות צד נמוכות ובקרת קרן מדויקתהיכולת שלהם לייצר דפוסי קרינה יציבים עם כיווניות משופרת ועיוות מופחת הופך אותם לאידיאליים הן עבור מערכות תקשורת והן עבור סביבות RF מדויקות.

אנטנות אלו תומכות ביישומים ב תקשורת לוויינית, מערכות מכ"ם, טווחי מדידה של אנטנות, מעבדות RF ופלטפורמות מחקר מתקדמות, כאשר שידור אותות מדויק ומאפייני קרינה מבוקרים הם חיוניים.

תקשורת לוויינית (SatCom)

אנטנות עדשת קרן משמשות במערכות תקשורת לווייניות שבהן עיצוב קרן מבוקר וביצועי אונה צדדית נמוכים קריטיים לשמירה על איכות האות ולמזעור הפרעות.

יישומי טלקום אופייניים כוללים:

  • טרמינלים קרקעיים לווייניים ומערכות שער
  • מערכות עלייה וירידה בתדר גבוה
  • קישורי תקשורת בתדר Ka, Q, V ו-W
  • מערכות לווייניות ניסיוניות ומחקריות
  • אימות קישור RF ובדיקת מערכת

אנטנות אלו עוזרות לשפר ביצועי קישור, בהירות אות ודיכוי הפרעות בסביבות תקשורת לוויינית.

מערכות מכ"ם ובדיקות

אנטנות עדשות קרן נמצאות בשימוש נרחב במערכות מכ"ם בשל כיווניות גבוהה, אונות צד נמוכות ובקרת קרן מדויקת, המאפשרים זיהוי מדויק של מטרות ומדידת אותות.

יישומי מכ"ם נפוצים כוללים:

  • בדיקת חתך רוחב של מכ"ם (RCS)
  • מערכות תאורה וגילוי מטרות
  • פלטפורמות FMCW ומכ"ם דופק
  • כיול ואימות מכ"ם
  • מחקר מכ"ם גלי מיקרוגל וגלי מילימטר

מאפייני הקרן הממוקדת שלהם משתפרים דיוק מדידה ורזולוציית יעד ביישומי מכ"ם.

טווחי מדידה של אנטנה

אנטנות עדשות קרן נפוצות במתקני מדידת אנטנות שבהם דפוסי קרינה נקיים וביצועים צפויים נדרשים.

יישומי מדידה אופייניים כוללים:

  • מדידות של אנטנה ודפוס קרינה
  • בדיקות שדה קרוב ושדה רחוק
  • כיול אנטנות RF וציוד מדידה
  • אימות רוחב אלומה ואובת צד
  • אימות מערכת RF

רמות אונת צד נמוכות ומאפייני אלומה יציבים הופכים את האנטנות הללו לאידיאליות עבור סביבות מדידה מדויקות.

מחקר מעבדתי של RF ומיקרוגל

מעבדות מחקר וצוותי הנדסה משתמשים באנטנות עדשת קרן עבור פיתוח מערכות בתדר גבוה ומחקרי RF ניסיוניים.

יישומי מחקר אופייניים כוללים:

  • אב טיפוס של מערכת גל מילימטר
  • ניסויי התפשטות אלחוטית
  • בדיקות רכיבי ותת-מערכות RF
  • מחקר ופיתוח אנטנות מתקדמים
  • תוכניות מחקר אקדמיות וממשלתיות

אנטנות אלו מספקות פלטפורמה אמינה עבור ניסויי RF חוזרים ומדויקים.

בדיקות EMC ו-RF

אנטנות עדשות קרן משמשות גם בסביבות תאימות אלקטרומגנטית (EMC) שבהן קרינה מבוקרת והפרעות מינימליות נדרשים.

יישומי EMC נפוצים כוללים:

  • בדיקת פליטות קרינה
  • בדיקת רגישות RF
  • תאורה מבוקרת של מכשירי בדיקה
  • אימות תאימות ל-EMC
  • בדיקת יעילות מיגון

הביצועים הכיווניים שלהם מאפשרים למהנדסים מיקוד אנרגיית RF בצורה מדויקת, משפר את דיוק הבדיקה ואת יכולת החזרה שלה.

שאלות נפוצות (FAQ)

מהי אנטנת עדשת קרן?

A אנטנת עדשת צופר היא אנטנה כיוונית המשלבת רדיאטור צופר עם עדשה דיאלקטרית או מתכתית כדי לשפר את מיקוד הקרן, להגדיל את ההגבר ולהפחית אונות צד. עיצוב זה משפר את בקרת הקרינה בהשוואה לאנטנות צופר סטנדרטיות.

מהם היתרונות של אנטנות עדשת קרן?

אנטנות עדשות צופר מציעות הגבר גבוה, אונות צד נמוכות, כיווניות משופרת ובקרת קרן מדויקתהם שימושיים במיוחד במערכות בתדר גבוה שבהן נדרשים דפוסי קרינה נקיים ועיוות מינימלי.

אילו תדרים תומכות אנטנות עדשות צופר?

אנטנות עדשת קרן פועלות בדרך כלל על פני תדרי מיקרוגל וגלי מילימטר, בדרך כלל מ 8.2 GHz ל 110 GHz, בהתאם לעיצוב ולקונפיגורציה.

כיצד אנטנות עדשות צופר משפרות את הביצועים בהשוואה לאנטנות צופר סטנדרטיות?

העדשה משנה את חזית הגל האלקטרומגנטית, ומשפרת יעילות צמצם, אחידות קרן ודיכוי אונה צדדית, וכתוצאה מכך ביצועי אנטנה טובים יותר באופן כללי.

מה קובע את ההגבר באנטנת עדשת צופר?

הגבר האנטנה נקבע על ידי גודל צמצם, תדירות פעולה ויעילותצמצמים גדולים יותר ותדרים גבוהים יותר בדרך כלל גורמים להגבר גבוה יותר.

מהו רוחב האלומה באנטנת עדשת צופר?

רוחב הקרן הוא הרוחב הזוויתי של קרן הקרינה העיקרית. אנטנות עדשת קרן מייצרות רוחב אלומה צר ומבוקר היטב, משפר את מיקוד האות ודיוק המדידה.

למה משמשות אנטנות עדשות קרן?

אנטנות עדשות קרן משמשות ב:

  • תקשורת לוויינית (SatCom)
  • מערכות מכ"ם
  • טווחי מדידת אנטנה
  • מעבדות RF ומיקרוגל
  • בדיקות EMC ו-RF
  • מחקר גלים מילימטריים

האם אנטנות עדשות קרן מתאימות ליישומי מדידה?

כן. שלהם רמות אונה צדדית נמוכות ודפוסי קרינה יציבים להפוך אותם לאידיאליים עבור כיול אנטנה, מדידות הגבר ובדיקות RF מדויקות.

האם ניתן להתאים אישית אנטנות עדשות קרן?

כן. ניתן להתאים אישית אנטנות עדשת צופר עבור טווח תדרים, הגבר, סוג עדשה, קיטוב ותצורה מכנית כדי לעמוד בדרישות מערכת ספציפיות.

אילו חומרים משמשים באנטנות עדשת קרן?

אנטנות עדשות קרן בדרך כלל משתמשות קרני מוליכי גל ממתכת מדויקות בשילוב עם עדשות דיאלקטריות (פלסטיק) או מתכת, בהתאם לתדירות, דרישות ביצועים, שיקולי משקל ותנאי סביבה.

מדוע להשתמש בעדשה דיאלקטרית (פלסטיק) באנטנת צופר?

עדשות דיאלקטריות (פלסטיק) משמשים לעתים קרובות להפחתת משקל תוך שמירה על עיצוב יעיל של הקרן וביצועים בתדר גבוה. הם גם מאפשרים עיצובים גמישים יותר במעבדה, בשטח ובמערכות RF משולבות.

מחשבונים להנדסת אנטנות עדשות קרן

הערכה מהירה של מדדי ביצועים מרכזיים עבור אנטנות עדשות צופר משמשים במערכות RF וגלי מילימטר. מחשבונים אלה עוזרים למהנדסים לקבוע הגבר, רוחב אלומה, יעילות צמצם, אורך גל ואובדן נתיב, המאפשר קבלת החלטות עיצוביות מהירות יותר עבור יישומי תקשורת לוויני, מכ"ם, בדיקה ומדידה ומחקר.

מחשבונים להנדסת אנטנות מיקוד נקודתי

מחשבוני הנדסת RF אלה עוזרים להעריך את ביצועי האנטנה עבור אנטנות פוקוס נקודתי, כולל מערכות תקשורת, פלטפורמות מכ"ם, טווחי מדידה של אנטנות וסביבות בדיקה של גלי מיקרוגל וגלי מילימטר. השתמשו בהם כדי לחשב הגבר אנטנה, רוחב אלומה, קוטר רפלקטור נדרש להגבר המטרה, צמצם אפקטיבי, אובדן נתיב מרחב פנוי ואורך גל על פני תדרי RF, מיקרוגל וגלי מילימטר.

אנטנות מיקוד נקודתי מיועדות עבור רוחב אלומה צר, פיזור אנרגיה ממוקד וביצועים כיווניים חזקיםטווח יעילות התחלתית טיפוסי עבור מערכות רבות הוא 0.50 עד 0.70.

מחשבון הגבר אנטנה

נוסחה: רווח (dBi) = 10 log10 [ η (πD / λ)2 ]
אורך גל (מ'):
חיזוק אנטנה (dBi):
הערה: הגבר אנטנת המיקוד הנקודתי תלוי בקוטר המשקף, בתדירות הפעולה וביעילות הצמצם הכוללת.

מחשבון רוחב אלומה של אנטנה

נוסחה: רוחב אלומה (מעלות) ≈ 70 λ / D
רוחב אלומה (מעלות):
רוחב אלומה צר יותר מושג עם קוטר מחזירי אור גדול יותר ותדרי פעולה גבוהים יותר.

גודל רפלקטור נדרש עבור הגברת מטרה

נוסחה: D = (λ / π) √( G / η)
קוטר רפלקטור נדרש (מ'):
מחשבון זה מסייע בהערכת גודל המשקף הדרוש כדי להשיג את ההגבר הרצוי בתדר נתון.

מחשבון צמצם אפקטיבי של אנטנה

נוסחה: אe = ηπ (D / 2)2
שטח פיזי (מ"ר):
צמצם אפקטיבי (מ"ר):

מחשבון אובדן נתיב שטח פנוי

נוסחה: FSPL (dB) = 92.45 + 20 log10(f GHz) + 20 log10(d km)
אובדן נתיב (dB):

מחשבון אורך גל RF

נוסחה: λ = 0.3 / f(GHz)
אורך גל (מ'):
אורך גל (מ"מ):

מילון מונחים של אנטנת עדשת צופר

מילון מונחים זה מגדיר מונחים מרכזיים הקשורים ל אנטנות עדשות צופר בשימוש במערכות RF, מיקרוגל וגלי מילימטר שבהן הגבר גבוה, עיצוב קרן וביצועי אונה צדדית נמוכים קריטיים. אנטנות אלו נמצאות בשימוש נרחב ב תקשורת לוויינית, מערכות מכ"ם, טווחי מדידה של אנטנות, מעבדות RF, בדיקות EMC ויישומי מחקר מתקדמים.

יסודות האנטנה

אנטנת עדשת צופר
אנטנה היברידית המשלבת רדיאטור צופר עם עדשה כדי לשפר את ההגבר, הכיווניות ובקרת הקרן.

אנטנת הורן
מבנה מוליך גל מתרחב המשמש לקרינת אנרגיית RF עם כיווניות מבוקרת וביצועי פס רחב.

עדשת RF
מבנה הממקד או מעצב גלים אלקטרומגנטיים כדי לשפר את ביצועי האנטנה ואת מאפייני האלומה.

עדשה דיאלקטרית
עדשה העשויה מחומרים לא מוליכים (לעתים קרובות פלסטיק) אשר שוברת אנרגיית RF כדי לשפר את מיקוד הקרן ולהפחית אונות צד.

עדשת מתכת
עדשה הבנויה מחומרים מוליכים המשמשת לעיצוב חזיתות גל RF, בדרך כלל ביישומים מיוחדים או בעלי הספק גבוה.

פתחים
הפתח שדרכו מקרינה או מתקבלת אנרגיית RF.

אזור הצמצם
השטח הפיזי של פתח האנטנה, המשפיע ישירות על ההגבר ורוחב האלומה.

מאפייני קרינה

אנטנת רווח
מדד לאופן שבו אנטנה מכוונת את אנרגיית ה-RF לכיוון מסוים.

כווניות
המידה שבה אנטנה מרכזת אנרגיה בכיוון מועדף.

Bemwidth
הרוחב הזוויתי של קרן הקרינה הראשית.

רוחב אלומה בחצי הספק (HPBW)
הזווית בין נקודות שבהן רמת האות יורדת ב-3 dB מהשיא.

אונות צד
שיאי קרינה משניים מחוץ לקרן הראשית שעלולים לגרום להפרעות או שגיאות מדידה.

תבנית קרינה
ייצוג של אופן פיזור אנרגיית RF במרחב.

פאזה חזית
צורת הגל האלקטרומגנטי כשהוא מתפשט בחלל.

ביצועים ויעילות

יעילות צמצם
יעילות האנטנה בניצול הצמצם הפיזי שלה כדי לייצר הגבר.

צמצם אפקטיבי (Ae)
האזור שבו האנטנה לוכדת או מקרינה ביעילות אנרגיית RF שמישה.

יעילות העדשה
יעילות העדשה בעיצוב ובכיוון אנרגיית RF ללא אובדן מוגזם.

שגיאת שלב
סטייה מחלוקת פאזה אחידה על פני צמצם האנטנה, אשר עלולה לפגוע בביצועים.

פסד הוספה
אובדן עוצמת אות הנגרם מחומרים, תכונות עדשה או מעברים בתוך האנטנה.

אובדן גלישה
אנרגיית RF שמקרינה מחוץ לפתח או נתיב הקרן המיועד, ומפחיתה את היעילות.

מונחי RF ותדר

תדר רדיו (RF)
תדרים אלקטרומגנטיים המשמשים למערכות תקשורת, מכ"ם וחישה.

תדרי מיקרוגל
בדרך כלל 1 גיגה-הרץ עד 30 גיגה-הרץ.

גל מילימטר (mmWave)
בדרך כלל 30 גיגה-הרץ עד 300 גיגה-הרץ.

אורך גל (λ)
המרחק הפיזי בין שיאים חוזרים של גל אלקטרומגנטי.

תדירות (f)
מספר מחזורי הגל לשנייה, נמדד בדרך כלל ב-GHz עבור מערכות RF.

יישומים ומערכות

תקשורת לוויינית (SatCom)
מערכות המשתמשות בלוויינים כדי לשדר ולקלוט אותות RF על פני מרחקים ארוכים.

מערכות מכ"ם
מערכות המשתמשות באותות RF כדי לזהות, לעקוב ולמדוד עצמים.

טווח מדידת אנטנה
סביבה מבוקרת המשמשת להערכת הגבר אנטנה, דפוסי אלומה וביצועים.

בדיקת EMC
בדיקות כדי להבטיח שהמכשירים פועלים מבלי לגרום או לקלוט הפרעות אלקטרומגנטיות.

מערכות בדיקת RF
ציוד המשמש לניתוח ואימות ביצועי RF בסביבות מעבדה או ייצור.

להקות תדרים

  • L-Band: 1–2 גיגה-הרץ
  • S-Band: 2–4 גיגה-הרץ
  • C-Band: 4–8 גיגה-הרץ
  • אקס-בנד: 8–12 גיגה-הרץ
  • קו-בנד: 12–18 גיגה-הרץ
  • להקת קה: 26–40 גיגה-הרץ
  • Q-Band: 33–50 גיגה-הרץ
  • V-band: 50–75 גיגה-הרץ
  • W-band: 75–110 גיגה-הרץ

רצועות אלו משמשות בדרך כלל ב תקשורת לוויינית, מערכות מכ"ם, קישורים אלחוטיים ויישומי מחקר גלים מילימטריים.

מספר דגםמדריך גל
להקה		קוטר רפלקטור (אינץ')קוטר פנימי של מוליך גל עגול (.XXX במספר דגם) באינצ'יםטווח תדרים
(GHz)		רווח (dB)
(XX בדגם מס')		רוחב קרן 3 dB
(תואר) 		VSWRיציאת אנטנהחומר שיכוןקישור
258X-12/.XXX/39רצועת איקס12.XXX=1.094
.XXX=.938
.XXX= .797		8.2-9.97
8.5-11.6
9.97-12.4		266.51.5:1מוליך גל עגול עם אוגן UG-39/Uאֲלוּמִינְיוּם
לצפיה
258Ku-9/.XXX/419להקת קו9XXX=.660
XXX=.550		12.4-14.6
14.6-18		275.81.5:1מוליך גל עגול עם אוגן UG-419/Uאֲלוּמִינְיוּם
לצפיה
258Ku-12/.XXX/419להקת קו12XXX=.660
XXX=.550		12.4-14.6
14.6-18		304.51.5:1מוליך גל עגול עם אוגן UG-419/Uאֲלוּמִינְיוּם
לצפיה
258K-6/.XXX/595להקת K6XXX=.470
XXX .396
XXX=.328		18-20.5
20.4-24.5
24.5-26.5		26.561.5:1מוליך גלים עגול עם אוגן UG-595/U או אוגן UG-425/UHDPE
לצפיה
258K-9/.XXX/595להקת K9XXX=.470
XXX .396
XXX=.328		18-20.5
20.4-24.5
24.5-26.5		3041.5:1מוליך גלים עגול עם אוגן UG-595/U או אוגן UG-425/Uאֲלוּמִינְיוּם
לצפיה
258K-12/.XXX/595להקת K12XXX=.470
XXX .396
XXX=.328		18-20.5
20.4-24.5
24.5-26.5		3331.5:1מוליך גלים עגול עם אוגן UG-595/U או אוגן UG-425/Uאֲלוּמִינְיוּם
לצפיה
258A-6/.XXX/599קא-בנד6XXX=.328
XXX=.281
XXX=.250
XXX= .219		26.5-28.5
28.5-33.0
33.0-38.5
38.5-40.0		304.21.5:1מוליך גלים עגול עם אוגן UG-599/U או אוגן UG-381/UHDPE
לצפיה
258A-9/.XXX/599קא-בנד9XXX=.328
XXX=.281
XXX=.250
XXX= .219		26.5-28.5
28.5-33.0
33.0-38.5
38.5-40.0		3331.5:1מוליך גלים עגול עם אוגן UG-599/U או אוגן UG-381/Uאֲלוּמִינְיוּם
לצפיה
258A-12/.XXX/599קא-בנד12XXX=.328
XXX=.281
XXX=.250
XXX= .219		26.5-28.5
28.5-33.0
33.0-38.5
38.5-40.0		3621.5:1מוליך גלים עגול עם אוגן UG-599/U או אוגן UG-381/Uאֲלוּמִינְיוּם
לצפיה
258B-3/.XXX/383Q-band3XXX=.250
XXX=.219
XXX=.188		33.0-38.5
38.5-43.0
43.0-50.0 		266.51.5:1מוליך גל עגול עם אוגן UG-383/Uאֲלוּמִינְיוּם
לצפיה
258B-6/.XXX/383Q-band6XXX=.250
XXX=.219
XXX=.188		33.0-38.5
38.5-43.0
43.0-50.0 		323.51.5:1מוליך גל עגול עם אוגן UG-383/UHDPE
לצפיה
258B-9/.XXX/383Q-band9XXX=.250
XXX=.219
XXX=.188		33.0-38.5
38.5-43.0
43.0-50.0 		362.51.5:1מוליך גל עגול עם אוגן UG-383/Uאֲלוּמִינְיוּם
לצפיה
258B-12/.XXX/383Q-band12XXX=.250
XXX=.219
XXX=.188		33.0-38.5
38.5-43.0
43.0-50.0 		38.51.71.5:1מוליך גל עגול עם אוגן UG-383/Uאֲלוּמִינְיוּם
לצפיה
258U-3/.XXX/383להקת U3XXX=.219
XXX=.188
XXX=.165
XXX=.141		38.5-43.0
43.0-50.0
50.0-58.0
58.0-60.0		285.51.5:1מוליך גל עגול עם אוגן UG-383/UMאֲלוּמִינְיוּם
לצפיה
258U-6/.XXX/383להקת U6XXX=.219
XXX=.188
XXX=.165
XXX=.141		38.5-43.0
43.0-50.0
50.0-58.0
58.0-60.0		342.81.5:1מוליך גל עגול עם אוגן UG-383/UMHDPE
לצפיה
258U-9/.XXX/383להקת U9XXX=.219
XXX=.188
XXX=.165
XXX=.141		38.5-43.0
43.0-50.0
50.0-58.0
58.0-60.0		37.521.5:1מוליך גל עגול עם אוגן UG-383/UMאֲלוּמִינְיוּם
לצפיה
258U-12/.XXX/383להקת U12XXX=.219
XXX=.188
XXX=.165
XXX=.141		38.5-43.0
43.0-50.0
50.0-58.0
58.0-60.0		391.51.5:1מוליך גל עגול עם אוגן UG-383/UMאֲלוּמִינְיוּם
לצפיה
258V-3/.XXX/385להקת V3XXX=.165
XXX=.141
XXX=.125		50.0-58.0
58.0-68.0
68.0-75.0		304.51.5:1מוליך גל עגול עם אוגן UG-385/Uאֲלוּמִינְיוּם
לצפיה
258V-6/.XXX/385להקת V6XXX=.165
XXX=.141
XXX=.125		50.0-58.0
58.0-68.0
68.0-75.0		362.51.5:1מוליך גל עגול עם אוגן UG-385/UHDPE
לצפיה
258V-9/.XXX/385להקת V9XXX=.165
XXX=.141
XXX=.125		50.0-58.0
58.0-68.0
68.0-75.0		391.51.5:1מוליך גל עגול עם אוגן UG-385/Uאֲלוּמִינְיוּם
לצפיה
258V-12/.XXX/385להקת V12XXX=.165
XXX=.141
XXX=.125		50.0-58.0
58.0-68.0
68.0-75.0		421.21.5:1מוליך גל עגול עם אוגן UG-385/Uאֲלוּמִינְיוּם
לצפיה
258E-3/.XXX/387להקה אלקטרונית3XXX=.141
XXX=.125
XXX=.110
XXX=.094		60.0-68.0
68.0-77.0
77.0-87.0
87.0-90.0		313.51.5:1מוליך גל עגול עם אוגן UG-387/Uאֲלוּמִינְיוּם
לצפיה
258E-6/.XXX/387להקה אלקטרונית6XXX=.141
XXX=.125
XXX=.110
XXX=.094		60.0-68.0
68.0-77.0
77.0-87.0
87.0-90.0		371.81.5:1מוליך גל עגול עם אוגן UG-387/UHDPE
לצפיה
258E-9/.XXX/387להקה אלקטרונית9XXX=.141
XXX=.125
XXX=.110
XXX=.094		60.0-68.0
68.0-77.0
77.0-87.0
87.0-90.0		411.21.5:1מוליך גל עגול עם אוגן UG-387/Uאֲלוּמִינְיוּם
לצפיה
258E-12/.XXX/387להקה אלקטרונית12XXX=.141
XXX=.125
XXX=.110
XXX=.094		60.0-68.0
68.0-77.0
77.0-87.0
87.0-90.0		4311.5:1מוליך גל עגול עם אוגן UG-387/Uאֲלוּמִינְיוּם
לצפיה
258W-3/.XXX/387W-band3XXX=.125
XXX=.110
XXX=.094
XXX=.082		75.0-77.0
77.0-87.0
87.0-100.0
100.0-110.0		332.91.5:1מוליך גל עגול עם אוגן UG-387/UMאֲלוּמִינְיוּם
לצפיה
258W-6/.XXX/387W-band6XXX=.125
XXX=.110
XXX=.094
XXX=.082		75.0-77.0
77.0-87.0
87.0-100.0
100.0-110.0		391.51.5:1מוליך גל עגול עם אוגן UG-387/UMHDPE
לצפיה
258W-9/.XXX/387W-band9XXX=.125
XXX=.110
XXX=.094
XXX=.082		75.0-77.0
77.0-87.0
87.0-100.0
100.0-110.0		4211.5:1מוליך גל עגול עם אוגן UG-387/UMאֲלוּמִינְיוּם
לצפיה
258W-12/.XXX/387W-band12XXX=.125
XXX=.110
XXX=.094
XXX=.082		75.0-77.0
77.0-87.0
87.0-100.0
100.0-110.0		450.81.5:1מוליך גל עגול עם אוגן UG-387/UMאֲלוּמִינְיוּם
לצפיה
258F-3/.XXX/387להקת F3XXX=.094
XXX=.082
XXX=.075
XXX=.067		87.0-100.0
100.0-112.0
112.0-125.0
125.0-140.0		35.52.261.5:1מוליך גל עגול עם אוגן UG-387/UMאֲלוּמִינְיוּם
לצפיה
258F-6/.XXX/387להקת F6XXX=.094
XXX=.082
XXX=.075
XXX=.067		87.0-100.0
100.0-112.0
112.0-125.0
125.0-140.0		40.51.131.5:1מוליך גל עגול עם אוגן UG-387/UMHDPE
לצפיה
258F-9/.XXX/387להקת F9XXX=.094
XXX=.082
XXX=.075
XXX=.067		87.0-100.0
100.0-112.0
112.0-125.0
125.0-140.0		43.50.751.5:1מוליך גל עגול עם אוגן UG-387/UMאֲלוּמִינְיוּם
לצפיה
258F-12/.XXX/387להקת F12XXX=.094
XXX=.082
XXX=.075
XXX=.067		87.0-100.0
100.0-112.0
112.0-125.0
125.0-140.0		46.50.571.5:1מוליך גל עגול עם אוגן UG-387/UMאֲלוּמִינְיוּם
לצפיה
258D-3/.XXX/387להקת D3XXX=.082
XXX=.075
XXX=.067
XXX=.059		100.0-112.0
112.0-125.0
125.0-140.0
140.0-160.0		361.861.5:1מוליך גל עגול עם אוגן UG-387/UMאֲלוּמִינְיוּם
לצפיה
258D-6/.XXX/387להקת D6XXX=.082
XXX=.075
XXX=.067
XXX=.059		100.0-112.0
112.0-125.0
125.0-140.0
140.0-160.0		420.931.5:1מוליך גל עגול עם אוגן UG-387/UMHDPE
לצפיה
258D-9/.XXX/387להקת D9XXX=.082
XXX=.075
XXX=.067
XXX=.059		100.0-112.0
112.0-125.0
125.0-140.0
140.0-160.0		45.50.621.5:1מוליך גל עגול עם אוגן UG-387/UMאֲלוּמִינְיוּם
לצפיה
258D-12/.XXX/387להקת D12XXX=.082
XXX=.075
XXX=.067
XXX=.059		100.0-112.0
112.0-125.0
125.0-140.0
140.0-160.0		480.461.5:1מוליך גל עגול עם אוגן UG-387/UMאֲלוּמִינְיוּם
לצפיה
*כל הנתונים המוצגים נאספים ממגרש לדוגמא.
* הנתונים בפועל עשויים להשתנות מעט מיחידה ליחידה.
*כל הבדיקות בוצעו מתחת לטמפרטורה של +25 מעלות צלזיוס.
*התייעצו עם המפעל כדי לאשר אם חומר, ציפוי, גודל, צורה, כיוון וכל פרמטר חשמלי הוא קריטי עבור האפליקציה שכן המידע באתר הוא לעיון בלבד.
*Millimeter Wave Products, Inc. שומרת לעצמה את הזכות לשנות את המידע המוצג באתר ללא הודעה מוקדמת שכן אנו ממשיכים לשפר את הביצועים והעיצוב של המוצרים שלנו.

מעוניינים במוצר זה או בפתרונות Mi-Wave אחרים?

צרו קשר עם הצוות שלנו כדי לדון בטווח התדרים, צרכי הממשק ודרישות היישום שלכם.

תצורות מותאמות אישית זמינות עבור מערכות RF, מיקרוגל וגלי מילימטר ייעודיות.

קבל ציטוט!

חזרה לאנטנות עדשות קרן

תחזור

חזרה לאנטנות

תחזור

חזרה לדף המוצרים

תחזור
