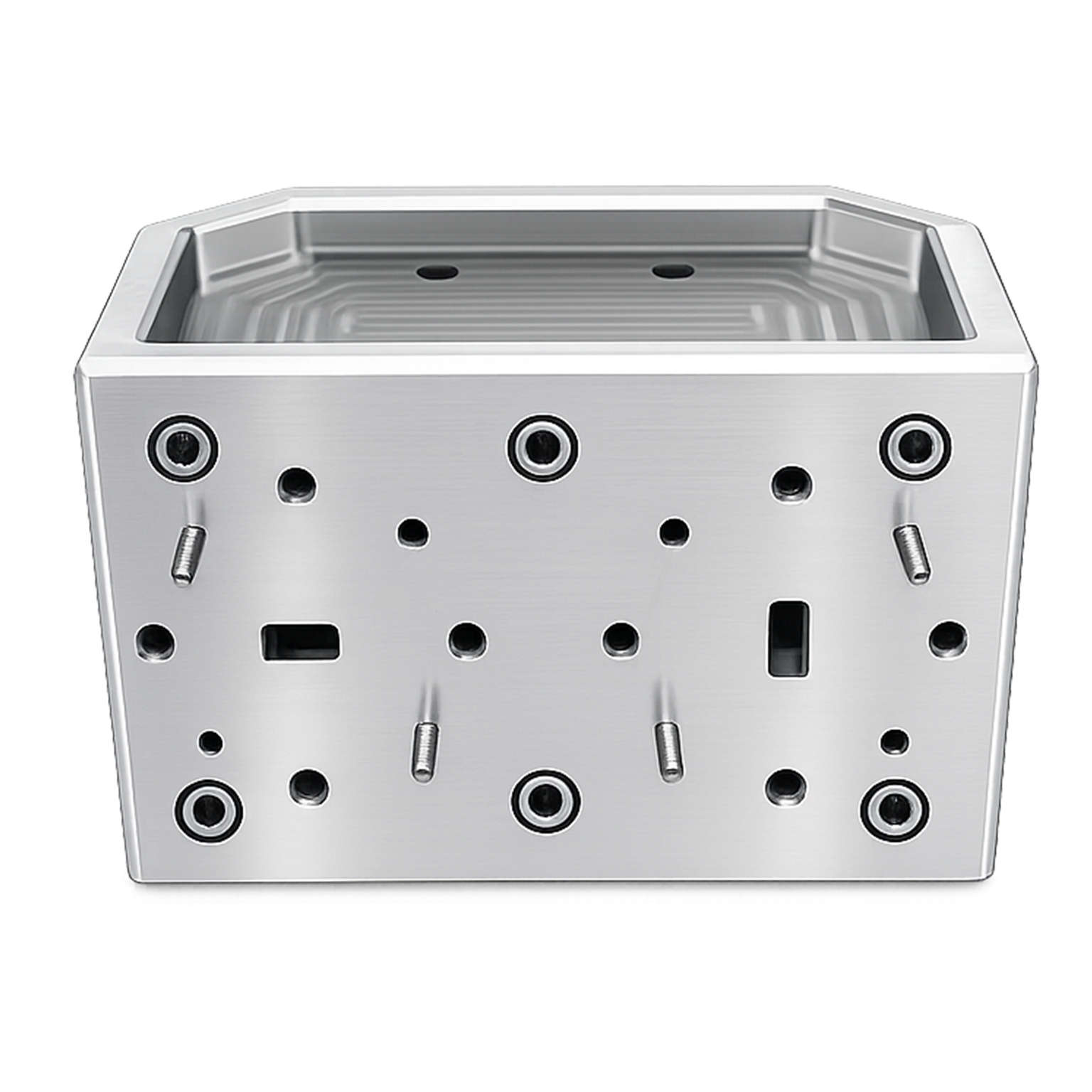

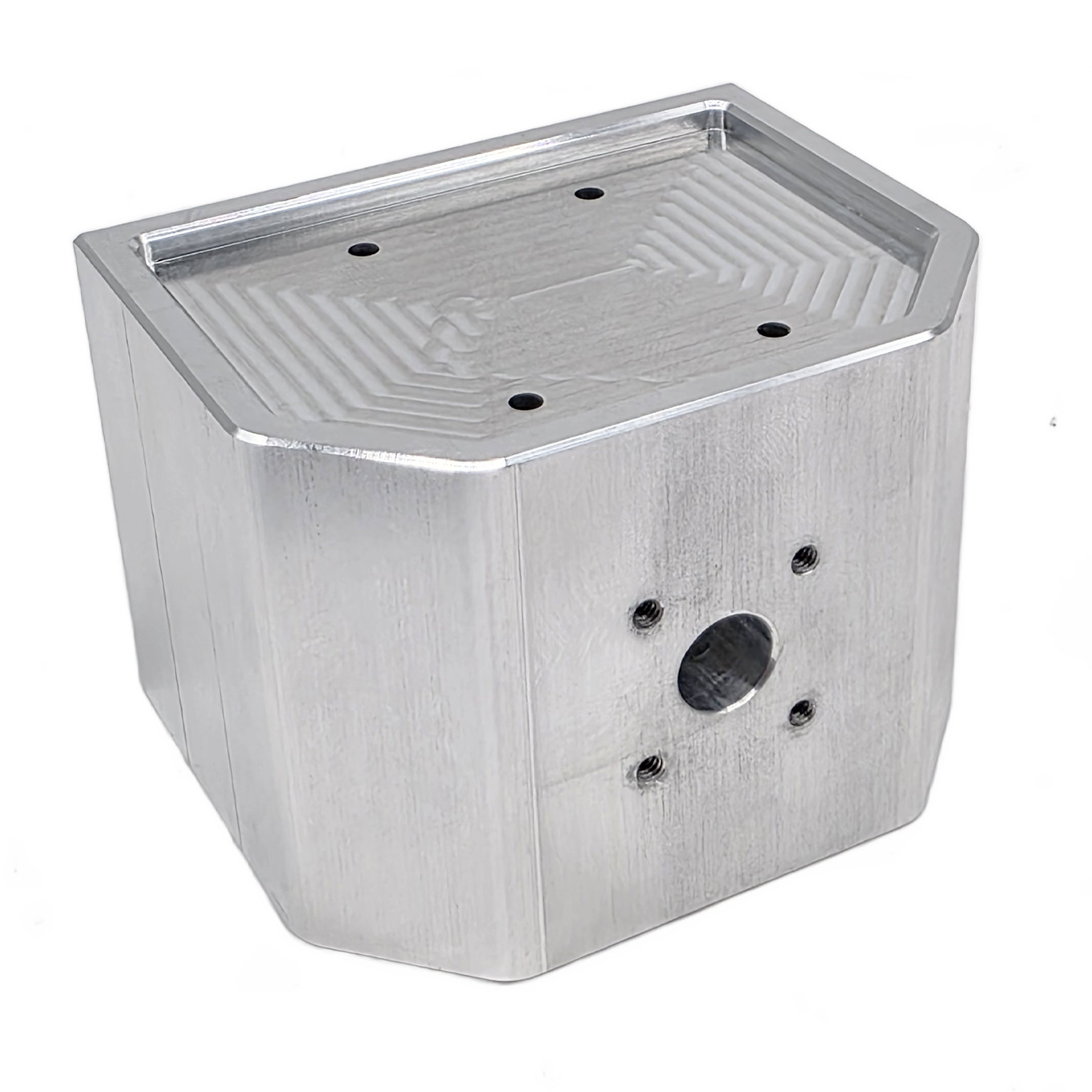

Mi-Wave 的 WR-34 寬頻正模感測器 (OMT) 是一種高性能波導組件，專為在以下頻段運行的先進衛星通訊系統而設計： 22 GHz 至 33 GHz 頻率範圍此 OMT 專為要求苛刻的衛星通訊有效載荷、網關和地面終端的寬頻操作而設計，可在緊湊的波導結構內實現正交極化的高效分離和組合。
專為 雙極化通訊架構WR-34 寬頻 OMT 結合了 低插入損耗、高隔離度和寬工作頻寬 支援高容量射頻鏈路。典型插入損耗僅為 0.65 db 在整個頻段內，它有助於保持系統增益並提高整體鏈路效率。其典型的隔離度為 40 db 提供強大的偏振區分能力，並有助於最大限度地減少通道間的交叉耦合。
這款 OMT 專為微波系統中可靠的性能而設計，在這些系統中，頻寬和訊號完整性至關重要，因此它非常適合用於… 衛星通訊前端、收發器鏈路、有效載荷子系統、天線饋電網路和高頻測試環境.
產品特性
- 駐波比 1.2:1（典型值）
- 隔離 > 30 dB（典型值）
- 全頻寬可用
- 更高頻率的單位將根據要求報價
- 頻率範圍為 12.4 至 220 GHz，頻寬為 3% 或更高
應用領域
- 衛星資料傳輸
- 衛星電視廣播
- 軍用雷達系統
- 電信天線
- 感知器
- 輻射計
- 儀器儀表
所示標準型號僅代表 Mi-Wave 更廣泛產品功能的一部分。 自定義配置 可提供特定支持 頻段、介面和應用要求從而為專用射頻、微波和毫米波系統提供最佳化的解決方案。
*實際產品可能因客戶具體要求而與圖片不同。
*提供的所有數據均從樣品批次中收集。
* 實際數據可能因單位而略有不同。
*所有測試均在 +25 °C 外殼溫度下進行。
*請諮詢工廠以確認材料、電鍍、尺寸、形狀、方向和任何電氣參數是否對應用至關重要，因為網站資訊僅供參考。
*隨著我們不斷增強產品的效能和設計，Millimeter Wave Products, Inc. 保留更改網站上提供的資訊的權利，恕不另行通知。
主要技術指標
模型： WR-34 寬頻 OMT
頻率範圍： 22 - 33 GHz
插入損失： 0.65 dB（典型值）
隔離： 40 dB（典型值）
極化： 雙正交
波導接口： WR-34
應用： 衛星通訊、天線饋源、雙極化射頻系統
產品特性
寬頻頻率覆蓋
營運範圍 22 GHz到33 GHz支援寬頻微波衛星通訊應用。
低插入損耗
典型 0.65 dB 插入損耗 有助於維持系統增益並提高射頻鏈路性能。
高隔離度
大約 典型隔離度為 40 dB 實現強極化分離和減少交叉耦合。
雙極化操作
支援正交極化路徑，可在高容量系統中有效利用頻寬。
針對衛星通訊系統進行了最佳化
非常適合 酬載、閘道、接地終端和天線饋源組件.
緊湊型波導設計
專為整合到現代射頻前端和空間受限的微波架構而設計。
可靠的微波性能
支援對射頻性能穩定性和訊號純度要求極高的系統。
正交模感測器的工作原理
正交模感測器 (OMT) 的運作方式 分離或合併兩個正交電磁場分量 在單一波導結構內。這些組件對應於 兩種獨立的線性偏振通常呈90度角排列。
在標準矩形波導中，主導傳播模式是 TE₁₀其中電場沿一個軸方向。 OMT 的設計目的是提取或註入與該軸方向一致的訊號。 兩個正交的場方向從而可以在同一實體傳輸路徑內進行雙通道操作。
場分離機制
在 OMT 內部，入射電磁波包含沿著兩個垂直軸排列的場分量。該結構利用 精密設計的連接點、探針或波導過渡段 將來自每個極化的能量選擇性地耦合到單獨的輸出端口。
- 一個連接埠對準以捕獲 水平（或 X 軸）極化
- 另一個連接埠捕獲 垂直（或Y軸）極化
這種分離無需機械開關即可實現，完全依賴… 幾何學和電磁對稱性 的結構。
極化隔離
透過嚴格控制以下因素，可以實現連接埠之間的高度隔離：
- 波導對稱性
- 探針放置或耦合孔徑
- 兩個極化路徑上的阻力匹配
由於每個連接埠僅對其對應的場方向敏感，因此一種極化方式的訊號會被正交連接埠大量抑制。這導致 隔離度通常大於 30–40 分貝最大限度地減少交叉耦合，保持訊號完整性。
雙極化訊號操作
OMT（光調變轉換器）透過將兩個獨立的射頻訊號分別分配到不同的極化方向，使它們能夠共享相同波導。這使得系統能夠：
- 同時發送和接收
- 利用偏振復用技術的雙通道容量
- 保持緊湊的射頻前端架構
在接收模式下，OMT 將輸入訊號分成兩條獨立的路徑。在發射模式下，它將兩個訊號合併成一個波導輸出，同時保持偏振分離。
寬頻性能考量
為了支援寬頻運行，OMT 設計必須在整個頻率範圍內保持效能一致性。這需要：
- 穩定 阻抗匹配（低駐波比）
- 最小變化 插入損耗
- 一貫 相位和振幅平衡
- 抑制 高階模式
寬頻 OMT 的設計使其能夠在整個波導頻段內運行，從而確保在具有寬頻率要求的系統中實現可靠的性能。
射頻系統集成
OMT通常位於 天線饋電接口它們直接連接到饋源喇叭或反射板系統。然後，每個極化路徑分別饋入不同的射頻鏈路，這些鏈路可能包括：
- 用於接收路徑的低雜訊放大器 (LNA)
- 用於發射路徑的功率放大器 (PA)
- 頻率轉換器（上變頻器/下變頻器）
- 濾波器和訊號調理組件
這種架構能夠在有效利用實體空間的同時，保持高效能的訊號分離。
為什麼 OMT 很重要
通過啟用 單波導中的雙極化操作OMT在現代射頻系統中發揮著至關重要的作用：
- 提高 頻譜效率
- 降低 系統規模和複雜性
- 改善 訊號隔離度和質量
- 支持 高容量衛星通訊和雷達系統
它們被動式、高度可靠的設計使它們成為兩者中不可或缺的組件 微波和毫米波架構.
應用領域
Mi-Wave 的 281 系列正交模換能器用於需要射頻訊號的系統中。 雙極化訊號分離、低損耗和可靠的隔離.
衛星資料傳輸
支援衛星上行鏈路、下行鏈路和寬頻資料系統中使用的雙極化通訊架構。
衛星電視廣播
用於對極化分離和低插入損耗要求較高的衛星廣播系統。
軍用雷達系統
可在微波和毫米波頻率下工作的雷達平台上實現極化分集和訊號分離。
電信天線
整合到天線饋電系統中，用於點對點和高容量通訊鏈路。
感知器
支援需要雙極化或多通道訊號處理的射頻感測系統。
輻射計
用於輻射量測系統中，測量和分離正交訊號分量。
儀器儀表
非常適合需要精確極化控制和寬頻射頻性能的實驗室和測試系統。
常見問題
什麼是正交模感測器？
正交模換能器（OMT）是一種波導元件，它能夠在單一波導系統中分離或組合兩個正交的線偏振訊號。
OMT 的目的是什麼？
光調製器（OMT）允許兩個獨立的極化訊號共享同一波導路徑，同時保持它們之間的隔離。這有助於提高頻寬效率並支援雙通道射頻操作。
281系列支援哪些頻率範圍？
281系列產品可從以下管道購買： 12.4 GHz到220 GHz取決於波導頻段和型號。
281系列的典型隔離情況是什麼？
典型的隔離是 大於 30 分貝有助於減少極化通道之間的交叉耦合。
281系列的典型VSWR是多少？
典型的電壓駐波比約為 1.2:1支援良好的阻抗匹配和低反射功率。
哪些應用會用到 OMT？
OMT通常用於 衛星通訊、雷達系統、通訊天線、輻射計、感測器和測試儀器.
OMT 可以當雙工器嗎？
在某些通訊鏈路架構中，OMT 可以像雙工器一樣運作，透過在同一波導系統中分離正交極化訊號來實現。
為什麼在 OMT 中降低插入損失率很重要？
低插入損耗有助於維持系統增益、提高訊號強度並維持整體射頻鏈路性能。
OMT 和波導計算器
這些計算器有助於估算正交模換能器的關鍵射頻參數，包括波長、回波損耗到駐波比的轉換以及基於隔離度的洩漏功率。適用於衛星通訊、天線饋源和雙極化射頻系統。
波長計算器
利用頻率計算波導和射頻系統的波長。
回波損失 → 電壓駐波比
將回波損耗轉換為電壓駐波比 (VSWR) 以進行阻抗匹配評估。
隔離洩漏計算器
根據隔離度估算極化連接埠之間的洩漏功率。
正交模式感測器術語表
OMT基礎知識
正交模式感測器（OMT）
一種分離或合併兩個正交線極化射頻訊號的波導元件。
雙極化
使用兩個正交極化通道同時傳輸或接收不同的訊號。
線偏振
一種訊號極化方式，其中電場保持在單一平面內。
正交極化
兩個相隔 90 度的極化狀態，通常用於傳輸獨立的射頻訊號。
極化隔離
兩個極化通道之間的分離程度，通常以 dB 為單位進行測量。
極化歧視
OMT 或 RF 系統區分所需極化狀態和非所需極化狀態的能力。
極化純度
衡量裝置保持預期極化狀態的純度，同時將極化訊號最小地洩漏到正交通道中的程度。
交叉極化
一個極化通道的射頻訊號耦合到正交通道中，導致不必要的射頻幹擾。
共極化
所需的偏振態與預期的訊號路徑一致。
射頻性能
插入損耗
訊號通過元件時損失的功率量。
VSWR（電壓駐波比）
衡量射頻元件與傳輸路徑之間阻抗匹配程度的指標。
隔離
訊號路徑之間相互隔離的程度，從而減少不必要的耦合。
回波損耗
衡量由阻抗失配引起的反射訊號功率。
寬頻營運
元件在寬頻率範圍內有效工作的能力。
頻寬
元件可保持可接受性能的頻率範圍。
工作頻率範圍
設備正常工作所需的指定最小到最大頻率範圍。
幅度平衡
兩個訊號路徑或極化通道之間的輸出幅度差異。
相位平衡
兩個訊號路徑或通道之間的相位差，在平衡射頻系統中非常重要。
信號完整性
系統對訊號品質、幅度、相位和極化方式的保持。
阻抗匹配
透過匹配元件阻抗來最大限度地減少反射並最大限度地提高功率傳輸。
連接埠間隔離
多埠設備中一個埠與另一個埠之間的射頻隔離量。
射頻硬體
波導
一種用於低損耗引導微波和毫米波訊號的金屬傳輸結構。
矩形波導
微波系統中最常見的波導類型，由標準 WR 尺寸定義。
公共連接埠
雙極化訊號經由波導埠進入或離開 OMT。
正交連接埠
用於存取 OMT 的獨立極化通道的兩個獨立連接埠。
波導介面
用於連接波導組件的機械和電氣連接表面。
波導法蘭
用於將一個波導段連接到另一個波導段的安裝和對準結構。
全頻寬
在給定波導尺寸對應的完整標準頻率範圍內運作。
雙工器
一種能夠分離或合併訊號，使多個通道可以共享相同路徑的設備。
天線饋電系統
在天線和連接的傳輸組件之間傳輸能量的射頻結構。
進料喇叭
喇叭天線，用於在天線系統中照射反射器或接收入射能量。
饋線網路
一組射頻組件，用於在天線和系統其餘部分之間分配訊號。
射頻和頻率概念
射頻（RF）
電磁能用於無線通訊、雷達、感測和測量。
微波頻率
頻率範圍一般為 1 GHz 至 30 GHz。
毫米波（mmWave）
30 GHz 至 300 GHz 的頻率用於先進的通訊、雷達和感測系統。
頻帶
射頻頻譜的特定部分，例如 X 波段、Ku 波段、Ka 波段或 W 波段。
Center Frequency
工作頻率範圍的中點。
截止頻率
波導模式能夠傳播的最低頻率。
傳播模式
存在於波導結構中的特定電磁場模式。
TE模式（橫電模式）
一種傳播模式，其中電場完全垂直於傳播方向。
主導模式
波導中的主要和最低階傳播模式，通常是最有效的運行模式。
應用和系統
輻射計
一種測量電磁能量的儀器，常用於遙感和科學觀測。
衛星資料傳輸
衛星與地面系統之間數位通訊訊號的傳輸。
衛星電視廣播
透過衛星通訊系統傳輸電視訊號。
軍用雷達系統
用於國防環境中的探測、追蹤、監視或目標定位的雷達平台。
電信天線
用於通訊系統中發射和接收射頻訊號的天線。
儀器儀表
用於測量、測試和評估訊號行為和系統性能的射頻和微波設備。
衛星通訊（Satcom）
利用衛星傳輸資料、視訊、語音或遙測訊號的通訊系統。
接地端
用於與衛星系統通訊的地面站。
Payload
衛星上搭載的通訊或感測子系統。
收發器鏈
用於發射和接收射頻訊號的組件序列。
點對點鏈路
兩個射頻終端或站點之間的直接通訊路徑。
偏振復用
一種利用兩種正交極化方式傳輸獨立訊號並提高通道容量的技術。
測量與測試
網絡分析儀
用於測量射頻參數（如插入損耗、回波損耗和隔離度）的儀器。
S參數（散射參數）
一組射頻測量數據，用於描述能量如何在網路中進入、離開和反射。
S11
輸入反射係數，通常用於評估回波損耗和阻抗匹配。
S21
前向傳輸係數，通常用於評估插入損耗。
S31 / S41
傳輸參數常用於多埠設備中，以評估其他連接埠之間的耦合和隔離。
校準
利用已知標準驗證測量精度的過程。
測試治具
用於在射頻測量過程中連接元件的機械或電氣裝置。
測量不確定度
估計真實測量值所處的範圍。
高階系統行為
交叉耦合
通道或連接埠之間發生意外訊號傳輸。
模式轉換
一種波導模式轉向另一種波導模式的非預期轉變，會降低效能。
高階模態
高於主導模式的傳播模式可能會引入失真或不可預測的射頻行為。
相位穩定性
設備在時間和條件下保持穩定相位性能的能力。
熱穩定性
設備在溫度變化時保持穩定射頻性能的能力。
機械公差
在保持適當尺寸和性能的前提下，組件尺寸允許存在的偏差。
精密加工
採用高精度製造工藝，確保穩定的射頻性能。
緊湊集成
在不犧牲性能的前提下，將組件安裝到空間受限的射頻或天線系統中的能力。
請注意： 我們的網站僅包含我們製造的幾種類型的正交模式感測器。請諮詢我們以滿足您的特定需求。
| 型號/法蘭 | 樂隊 | 圓形天線連接埠內徑（英吋）（型號中的.XXX） | 頻率（GHz） | 輪緣 | 頻寬（GHz） | 隔離度（水平至垂直）(dB) | 交叉極化（埠） | LINK |
|---|---|---|---|---|---|---|---|---|
| 281X-XX/.XXX | X波段 | 選項 1 1.094" ID 圓形波導 選項 2 .938" ID 圓形波導 選項 3 .797" ID 圓形波導 | 8-9.97 8.5-11.6 9.7-12.4 | UG-90/U | 1.5 | 35 | （從高到高）：30 （五到一）：30 | |
| 281Ku-XX/.XXX/419 | Ku波段 | 選項 1 .660" ID 圓形波導 選項 2 .550" ID 圓形波導 | 12.4-14.6 14.6-17.5 | UG-419/U | 2 | 35 | （從高到高）：30 （五到一）：30 | |
| 281K-XX/.XXX/595 | K波段 | 選項 1 .470" ID 圓形波導 選項 2 .396" ID 圓形波導 選項 3 .328" ID 圓形波導 | 17.5-20.5 20.5-24.5 24.5-26.5 | UG-595/U | 3 | 35 | （從高到高）：30 （五到一）：30 | |
| 281(34)-XX/.XXX/595 | WR-34 | .396吋內徑圓形波導 | 18.5-31 | UG-595/U | 12.5 | 40 | （從高到高）：30 （五到一）：30 | |
| 281A-XX/.XXX/599 | 鉀帶 | .281吋內徑圓形波導 | 26.5-40 | UG-599/U | 5.5 | 30 | （從高到高）：30 （五到一）：30 | |
| 281(22)-XX/.XXX/383 | WR-22 | .219吋內徑圓形波導 | 33-55 | UG-383/U | 22 | 40 | （從高到高）：30 （五到一）：30 | |
| 281B-XX/.XXX/383 | Q波段 | 選項 1 .281" ID 圓形波導 選項 2 .250" ID 圓形波導 選項 3 .188" ID 圓形波導 | 33.0-38.5 38.5-43.0 43.0-50.0 | UG-383/U | 4 | 30 | （從高到高）：30 （五到一）：30 | |
| 281U-XX/.XXX/383 | U波段 | 選項 1 .328" ID 圓形波導 選項 2 .281" ID 圓形波導 選項 3 .250" ID 圓形波導 選項 4 .219" ID 圓形波導 | 40-43 43-50 50-58 58-60 | UG-383/UM | 5 | 30 | （從高到高）：30 （五到一）：30 | |
| 281V-XX/.XXX/385 | V波段 | 選項 1 .165" ID 圓形波導 選項 2 .141" ID 圓形波導 選項 3 .125" ID 圓形波導 | 50-58 58-68 68-75 | UG-385/U | 5 | 30 | （從高到高）：30 （五到一）：30 | |
| 281E-XX/.XXX/387 | E波段 | 選項 1 .141" ID 圓形波導 選項 2 .125" ID 圓形波導 選項 3 .110" ID 圓形波導 (77-87 GHz) 選項 4 .094" ID 圓形波導 (87-90 GHz) | 60-68 68-77 77-87 87-90 | UG-387/U | 6 | 30 | （從高到高）：30 （五到一）：30 | |
| 281W-XX/.XXX/387 | W波段 | 選項 1 .125" ID 圓形波導 選項 2 .110" ID 圓形波導 選項 3 .094" ID 圓形波導 (87-100 GHz) 選項 4 .082" ID 圓形波導 (100-110 GHz) | 75-77 77-87 87-100 100-110 | UG-387/UM | 6 | 30 | （從高到高）：30 （五到一）：30 | |
| 281F-XX/.XXX/387 | F波段 | 選項 1 .094" ID 圓形波導 選項 2 .082" ID 圓形波導 選項 3 .075" ID 圓形波導 選項 4 .067" ID 圓形波導 | 90-100 100-112 112-125 125-140 | UG-387/UM | 6 | 25 | （從高到高）：25 （五到一）：25 | |
| 281D-XX/.XXX/387 | D波段 | 選項 1 .082" ID 圓形波導 選項 2 .075" ID 圓形波導 選項 3 .067" ID 圓形波導 選項 4 .059" ID 圓形波導 | 110-112 112-125 125-160 160-170 | UG-387/UM | 7 | 25 | （從高到高）：25 （五到一）：25 | |
| 281G-XX/.XXX/387 | G波段 | 選項 1 .067" ID 圓形波導 選項 2 .059" ID 圓形波導 | 125-140 140-220 | UG-387/UM | 7 | 20 | （從高到高）：20 （五到一）：20 |
正交模感測器 OMT 281 系列
正交模感測器 將施加到圓形波導輸入埠的訊號分離成矩形波導輸出埠處的兩個線性正交分量，偏振之間的隔離度大於 30 dB。相反，兩個正交的線性偏振訊號組合，在圓形波導端口中產生輸出。根據兩個正交輸入訊號的相對相位和幅度，產生的偏振可能是線性的、圓形的或橢圓形的。
