低噪声放大器的工作原理及如何选择合适的低噪声放大器

低噪声放大器 (LNA) 旨在放大极其微弱的射频、微波和毫米波信号，同时尽可能减少信号路径中的额外噪声。LNA 通常用于接收机系统的前端，因为保持信号完整性和最大化接收机灵敏度对于系统的整体性能至关重要。

由于天线接收到的信号通常非常微弱，尤其是在远程通信、雷达、卫星或传感系统中，因此第一级放大器在决定系统处理微弱输入信号的效率方面起着至关重要的作用。设计合理的低噪声放大器（LNA）能够在滤波器、混频器、开关、电缆或波导元件造成额外损耗之前提高信号强度。

低噪声放大器的工作原理

低噪声放大器 (LNA) 的工作原理是接收微弱的射频信号，并利用直流偏置电源供电的有源半导体器件来增强其幅度。与优先考虑输出功率的高功率放大器不同，LNA 经过专门优化，旨在最大限度地降低内部产生的电噪声，同时保持稳定的增益和低反射特性。

该放大器采用精心设计的匹配网络、低噪声有源器件、偏置电路和滤波结构，以在整个工作频率范围内保持信号质量。由于接收机链路前端引入的任何噪声都会被后续级放大，因此最大限度地降低前端噪声是接收机系统设计中最重要的方面之一。

低噪声放大器（LNA）通常尽可能靠近天线或接收机输入端安装。这种放置方式有助于在波导、电缆、滤波器或交换网络造成的损耗降低信噪比之前放大信号。

在微波和毫米波频段，即使低噪声放大器 (LNA) 前端的插入损耗很小，也会显著增加系统的整体噪声系数。因此，工程师在将 LNA 集成到高频系统时，通常会采用低损耗波导元件、短传输路径以及精心匹配的接口。

关键低噪声放大器性能参数

几个重要的指标决定了低噪声放大器在接收器架构中的性能表现。

噪声系数（NF）： 噪声系数衡量放大器对信号路径造成的额外噪声影响。较低的噪声系数可以提高接收机的灵敏度和弱信号检测能力。

增益： 增益决定了信号在输入和输出之间被放大的程度。合适的增益有助于克服下游损耗，同时保持系统稳定性。

频率范围： 定义放大器保持指定增益、噪声系数和驻波比性能的工作带宽。

增益平坦度： 描述如何在整个频段内保持增益的一致性。

线性度： 决定放大器在不失真的情况下再现输入信号的精确度，尤其是在附近信号较强的环境中。

驻波比和阻抗匹配： 适当的匹配可以最大限度地减少反射，并有助于保持稳定的低噪声性能。

稳定性： LNA 的稳定性对于防止工作频率范围内出现振荡和不良行为至关重要。

如何选择合适的低噪声放大器

选择合适的低噪声放大器需要平衡噪声系数、增益、带宽、线性度、射频接口和环境要求，以匹配整体接收器架构和应用目标。

优先考虑噪声系数

在选择低噪声放大器 (LNA) 时，噪声系数通常是最重要的指标。因为第一级放大器对接收机的整体噪声性能起着决定性作用，所以降低附加噪声有助于最大限度地提高灵敏度，并增强检测微弱信号的能力。

即使是 LNA 前的微小损耗也会显著降低系统噪声系数，因此在许多接收机系统中，最大限度地减少前端插入损耗至关重要。

确定所需增益

放大器应提供足够的增益，以克服下游组件（如混频器、滤波器、开关、电缆、波导部分和双工器）的损耗。

增益过小可能会降低接收机灵敏度，而增益过大则会导致不稳定、压缩或不必要的系统噪声放大。

核实频率覆盖范围

低噪声放大器必须在预期的工作频率范围内保持稳定的性能。工程师应在整个工作频带内验证噪声系数、增益平坦度和阻抗匹配情况。

宽带系统可能需要更宽的工作带宽，而窄带系统可能更注重优化低噪声性能，而不是较小的频率范围。

评估线性度要求

某些射频环境中存在较强的邻近信号，可能导致放大器过载或压缩。在这种情况下，可能需要提高线性度和压缩性能，以防止失真、互调产物或接收机灵敏度下降。

审查射频接口要求

根据工作频率和应用要求，低噪声放大器 (LNA) 可提供多种射频接口，包括同轴连接器和波导接口。

适当的阻抗匹配和低损耗集成对于低噪声接收机系统尤为重要。

考虑环境条件

振动、空中作业、户外部署、极端温度和连续运行等环境因素可能会影响放大器的选择和封装要求。

系统级接收器注意事项

低噪声放大器 (LNA) 的选择应始终作为接收机整体架构的一部分进行评估，而不是作为孤立的组件进行决策。噪声系数、增益分布、滤波、开关、散热性能和射频接口等因素相互作用，共同决定接收机的整体性能。

通过仔细评估这些参数，工程师可以选择一款能够提高接收机灵敏度、保持信号完整性并在要求苛刻的射频、微波和毫米波应用中保持可靠运行的低噪声放大器 (LNA)。

微波和毫米波低噪声放大器的典型应用

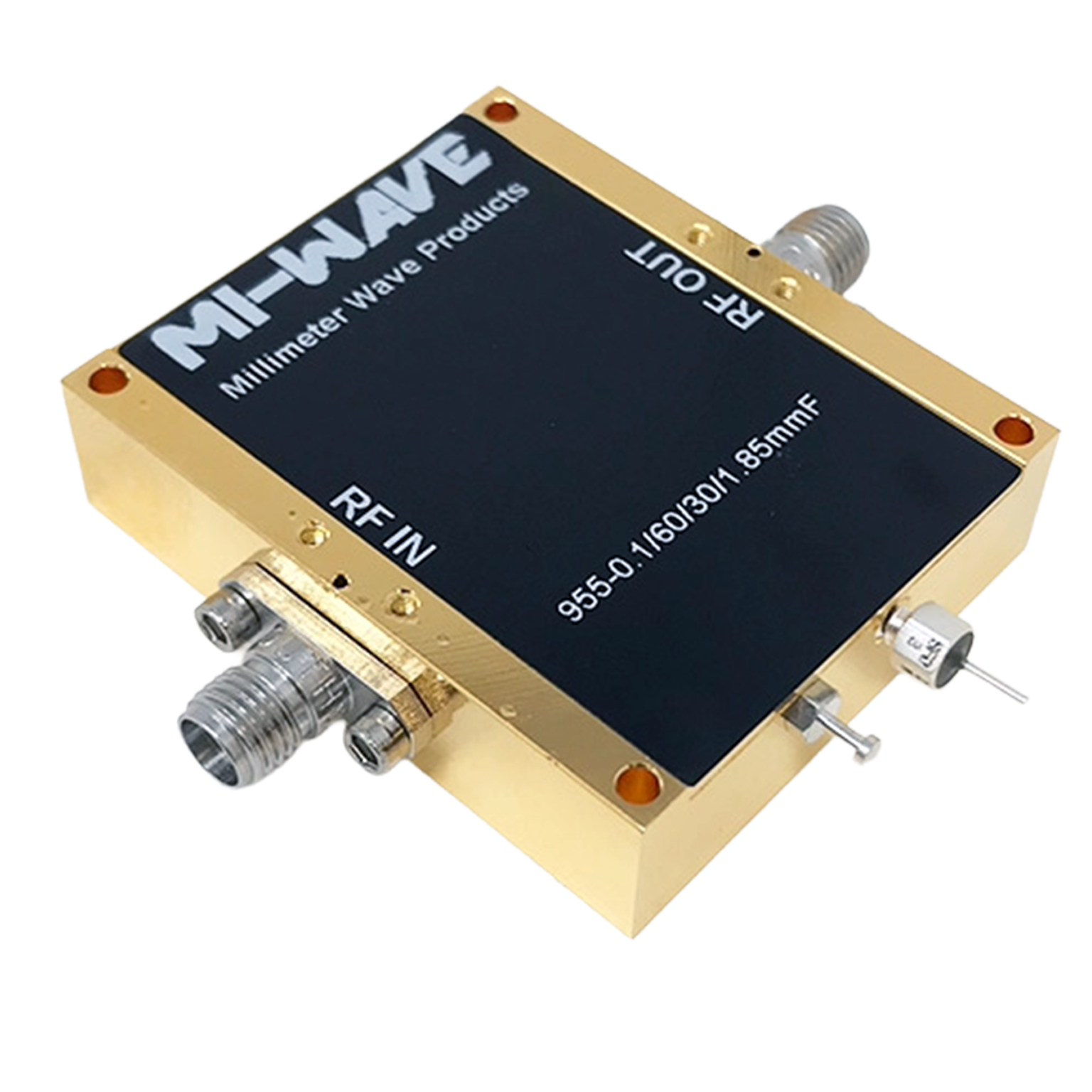

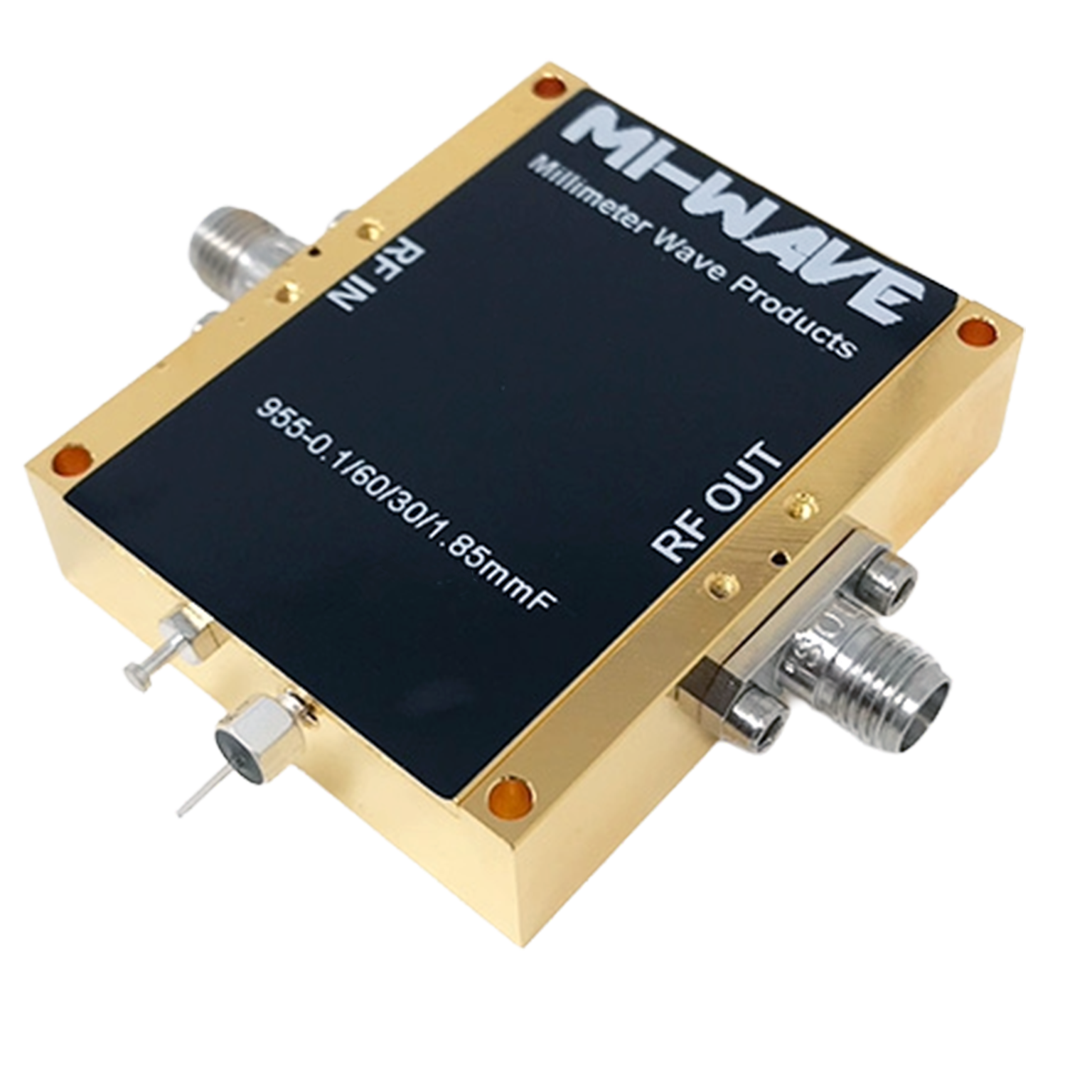

Mi-Wave 955系列微波和毫米波低噪声放大器（LNA） 广泛应用于 接收器、信号调理和系统集成应用 保存 信噪比 (SNR)降低系统噪声基底并保持稳定的增益至关重要。

卫星通信（SatCom）

低噪声放大器在卫星系统中发挥着至关重要的作用。 下行链路和接收链其中，必须放大微弱信号，同时尽量减少噪声。

常见的卫星通信应用包括：

• 卫星下行链路接收器链

• VSAT 和网关终端接收器

• 地面站和传送基础设施

• 与低损耗前端滤波器和变频器集成

• 高通量卫星（HTS）接收系统

低噪声系数和稳定的增益可提高天地通信中接收机的灵敏度和链路裕度。

雷达和传感系统

在雷达平台中，低噪声放大器（LNA）通常用于…… 接收器的前端 在检测和处理之前放大低电平返回信号。

典型的雷达应用包括：

• 监视和跟踪雷达接收器

• FMCW和脉冲多普勒雷达系统

• 地面、机载和海上雷达平台

• 雷达接收机校准和信号调理

稳定的增益、低噪声系数和良好的匹配可以提高检测灵敏度和目标区分度。

点对点微波和毫米波链路

低噪声放大器 (LNA) 通过提高远距离和高容量系统中的接收器性能来支持高频无线链路。

应用范围包括：

• 微波和毫米波回程接收器

• 固定无线接入（FWA）系统

• 专用和关键基础设施网络

• 高吞吐量点对点无线链路

低噪声放大有助于在各种条件下保持链路裕量和可靠的数据吞吐量。

5G和毫米波无线技术发展

微波和毫米波低噪声放大器广泛应用于 下一代无线系统的开发、测试和验证尤其是在 FR2 频率下。

应用范围包括：

• 5G FR2基站和小基站接收器测试

• 毫米波接收器和前端开发

• 波束成形和MIMO系统验证

• 无线接入和回程研究平台

低噪声和稳定的增益对于精确的 EVM 测量和接收器特性分析至关重要。

射频测试、测量和研究

在实验室、生产和研究环境中，低噪声放大器 (LNA) 用于放大低电平信号，并具有可预测的性能。

典型用途包括：

• 射频和毫米波测试台

• 接收机灵敏度测量

• 器件和子系统特性

• 自动化测试设备（ATE）和验证系统

可重复的噪声和增益性能支持精确的测量和验证工作流程。

低噪声放大器 (LNA) 术语表

核心低噪声放大器定义

低噪声放大器 (LNA)
低噪声放大器（LNA）是一种射频放大器，旨在放大极微弱的输入信号，同时尽可能减少引入的额外噪声。LNA 通常是接收机链路中的第一个有源元件，在决定系统整体灵敏度方面起着至关重要的作用。

接收器前端
射频接收机中处理天线之后输入信号的那部分。该阶段通常包括一个输入滤波器和一个低噪声放大器（LNA），用于在频率转换前保持信号完整性。

系统噪声系数
接收系统引入的总噪声的度量。由于低噪声放大器（LNA）位于信号链的前端，因此其噪声系数对整个系统的噪声性能起着决定性作用。

噪声和灵敏度术语

噪声系数（NF）
噪声系数是衡量放大器对信号增加噪声量的指标，单位为分贝 (dB)。噪声系数越低，性能越好。用于敏感应用的低噪声放大器 (LNA) 通常能达到低于 3 dB 的噪声系数。

等效噪声温度
另一种表达噪声性能的方法，将低噪声放大器（LNA）的噪声贡献表示为等效温度。这种方法常用于卫星通信和射电天文学领域。

接收器灵敏度
接收机能够可靠检测到的最小输入信号电平。低噪声系数的低噪声放大器（LNA）可以提高灵敏度，从而能够检测到更弱的信号。

增益和线性项

小信号增益
低噪声放大器 (LNA) 在低于压缩频率工作时提供的放大倍数。典型的 LNA 增益范围为 15 至 40 dB，具体取决于频段和应用。

增益平坦度
增益在工作频带内的变化。良好的增益平坦度可确保在整个带宽内实现一致的放大效果。

1 dB 压缩点 (P1dB)
输入或输出功率电平是指放大器增益从线性值压缩 1 dB 时的电平。低噪声放大器 (LNA) 通常工作在远低于此点的电平，以保持线性度和噪声性能。

线性度
低噪声放大器（LNA）能够无失真地放大信号。高线性度可以减少互调产物，并提高在多信号或高干扰环境下的性能。

匹配和射频接口术语

输入回波损失（S11）
衡量低噪声放大器 (LNA) 输入与信号源阻抗匹配程度的指标。更好的回波损耗可以改善功率传输和噪声性能。

产出收益损失（S22）
LNA 输出端的阻抗匹配程度会影响信号向下游组件的传输。

VSWR（电压驻波比）
VSWR 是描述阻抗匹配质量的比率。VSWR 值越低，表示匹配越好，反射越少。

射频输入接口
天线或波导与低噪声放大器之间的物理连接。常见接口包括 SMA 连接器和波导法兰，例如 WR-28、WR-15 和 WR-10。

稳定与保护条款

无条件稳定性
LNA 设计条件：放大器在整个工作频率范围内对所有源阻抗和负载阻抗均保持稳定。

振荡
由不稳定性引起的不必要的自生信号。低噪声放大器（LNA）经过精心设计，可防止振荡，尤其是在高增益水平下。

输入功率处理
低噪声放大器 (LNA) 在不损坏或性能下降的情况下所能承受的最大射频输入功率。这在易受强干扰的系统中至关重要。

频率和带宽术语

工作频率范围
低噪声放大器 (LNA) 满足特定性能要求的射频频段。LNA 的适用频段涵盖 L 波段到毫米波波段，包括 Ka 波段、Q 波段、V 波段和 W 波段。

瞬时带宽
LNA 能够在不重新调谐或性能下降的情况下放大信号的频率范围。

宽带低噪声放大器
一款设计用于在宽频率范围内工作的低噪声放大器，支持多通道或频率捷变系统。

权力与偏见术语

直流偏置电压
低噪声放大器 (LNA) 工作所需的电源电压。常用值包括 5V、12V 和 28V，具体取决于设计和应用。

偏置稳定性
LNA偏置电路能够在温度和时间范围内保持一致的工作条件，从而确保可重复的性能。

电流消耗
低噪声放大器（LNA）消耗的直流电流大小。这对于机载、航天和电池供电系统至关重要。

应用特定条款

低噪声模块下变频器（LNB）
该模块集成了低噪声放大器 (LNA) 和下变频器，用于放大和转换高频射频信号，从而输出较低的中频 (IF) 或 L 波段信号。

卫星通信（SatCom）
通信系统依靠低噪声放大器 (LNA) 放大来自卫星的微弱下行信号，然后再进行频率转换和解调。

雷达接收器
该系统利用低噪声放大器（LNA）放大反射的雷达信号，从而提高探测范围和目标分辨率。

射电天文学
利用超低噪声LNA探测极其微弱的宇宙信号的科学应用。

5G 和毫米波无线
使用低噪声放大器 (LNA) 来提高毫米波频段接收机灵敏度的高频无线系统。

系统级性能术语

动态范围
LNA 能够在不产生过多噪声或失真的情况下处理最小和最大信号的范围。

互调产物
当多个射频信号同时放大时会产生不必要的信号。良好的低噪声放大器线性度可以最大限度地减少这些影响。

信噪比（SNR）
低噪声放大器 (LNA) 输出端所需信号功率与噪声功率之比。LNA 的设计目标是最大化接收机输入端的信噪比 (SNR)。
